Наименование инновационного проекта

Повышение эффективности эксплуатации рудоспусков.

Рекомендуемая область пременения

Механизация и автоматизация подземных работ при комбинированном способе разработки полезных ископаемых с использованием длиннометражных капитальных рудоспусков

Назначение, цели и задачи проекта

Устройство применяется для эффективной изоляции капитальных, длиннометражных рудоспусков при комбинированном способе разработке полезных ископаемых

Краткое описание заменяемого процесса или решаемой проблемы

На рудниках преимущественно применяется способ, при котором разгрузка самоходных машин производится в разгрузочной камере, оборудованной грохотом и лядой, связанной с электрической лебедкой, управляемой дистанционно. Устройство включает грохот, привод содержащий электролебедку, блок и т.д. При разгрузке створка устройства открывается и закрывается при помощи электролебедки. Устройство имеет сравнительно сложную конструкцию. Открывание и закрывание его створки производится не в автоматическом режиме, устье рудоспуска остается открытым продолжительное время, в результате этого на рабочий горизонт из рудоспуска проникает большое количество пыли. Все это сопровождается утечками свежего воздуха в значительных объемах.

Краткое описание предлагаемого технологического процесса

Ляда рудоспуска 1 (рис.1), содержит створку 1 установленную с возможностью поворота при взаимодействии с транспорт, ным средством, одним концом шарнирно закрепленную на основании раз­грузочной камеры 2 с рукавом 3 рудоспуска 4 и соединенную с узлом 5 управления в виде трособлочной системы 6 и противовеса 7. Створка ] снабжена защитным козырьком 8, жестко закрепленным на свободном конце створки 1 по ее ширине со стороны наезда транспортного средства и под уг­лом к ней. Для более устойчивой работы ляды рудоспуска узел 5 управления снабжен дополнительной трособлочной системой с противовесом. Одним концом гибкие тросы связаны с противовесом, а другим - со свободным кон­цом створки. Тросы, противовесы и блоки размещаются с таким расчетом, чтобы обеспечить свободный проход транспортного средства. Угол наклона створки выбирается из расчета того, чтобы транспорт­ное средство могло легко наехать на нее и перевести в горизонтальное поло­жение. Оптимальный угол равен 25-30°. Заездная площадка выполняете выше крепления створки к почве выработки. Козырек  8  выполняет  функции  створки,  благодаря  ему можно уменьшить угол установки створки 1, что обеспечит снижение массы створки и противовесов; козырек, являясь также отбойным брусом, ограничивает ход транспортного средства и предохраняет створку от попадания на горной массы при разгрузке транспортных средств, т.е. выполняет роль защитного устройства. Ширина козырька равна ширине створки. Створка 1 устанавливается с таким расчетом, чтобы ее свобод конец находился у кромки рукава 3 рудоспуска 4. При подходе к ляде транспортное средство своими колесами наезжает на створку 1 с защитным козырьком 8 и наклоняет ее в горизонтальное положение. Противовес 7 поднимается. После этого производится разгрузка самоходного оборудования. При съезде транспортного средства створка 1 под действием противовеса 7 возвращается  в исходное положение, автоматически  перекрывая полностью разгрузочную камеру.

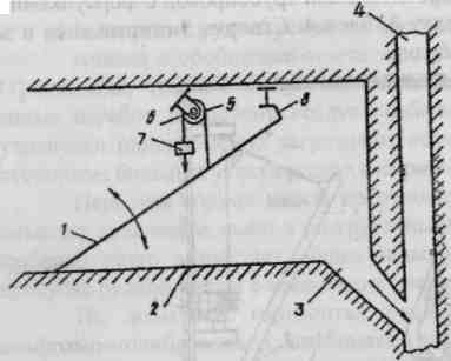

Рис.1. Ляда рудоспуска: 1-створка; 2-основание разгрузочной камеры; 3-ручка рудоспуска; 4-рудоспуск; 5-узел управления; 6-блок; 7-противовес; 8-защитный козырек

Актуально в России и в мире

Портал про электричество

Технико-экономическое обоснование применения инновационной технологии

Благодаря уменьшению угла установки створки обеспечивается снижение массы створки и противовесов. Экономия материально – технических ресурсов на 28%.

Упрощается конструкция, повышается надежность связи с отсутствием электропривода устройство можно применять в шахтах, по пыли и газу.

Технико-экономические показатели трудо-энерго-природосбережения нового процесса

Снижение трудовых затрат на изготовление и монтаж комплекса на 32%, а также упрощение конструкции и снижение металлоемкости в 1,7 раза. Отсутствие электропривода

Новые потребительские свойства продукции

- снижение металлоемкости;
- высокая социально-экономическая эффективность

Качественные характеристики, предъявляемые к сырью и материалам

Продукция соответствует государственным стандартам и другим нормативно-техническим документам.

Стадия и уровень разработки

Разработаны рабочие чертежи. Устройство внедрено на горных предприятиях России и Украины.

Предлагаемые инвестиции

1 млн. руб.

Рынки сбыта

Подземные рудники и шахты горно - добывающих предприятий Российской Федерации и стран СНГ.

Возможность и эффективность импортозамещения

Предлагаемая в проекте технология и оборудование для ее реализации не имеет аналогов на мировом рынке аналогичной продукции и услуг.

Возможность выхода на мировой рынок

Срок окупаемости (в месяцах)

12

Дата поступления материала

26.09.2006
