Номер

84-008-06

Наименование проекта

Рукавный фильтр

Назначение

Для очистки газов от твердых примесей

Рекомендуемая область применения

Различные технологические процессы металлургического, химического, пищевого, строительного и других производств

Описание

       Результат выполнения конструкторской разработки.

      Фильтр содержит корпус, укрытие, камеры запыленного и очищенного газа, коллекторы запыленного и очищенного газа, бункеры, ресивер, мембранные клапаны с электроприводом, раздающие трубы с соплами, рукава с каркасами, поворотные отключающие заслонки с пневмоприводами на входе и выходе каждой фильтрующей секции. Каждая секция имеет по два мембранных клапана, подключенных к ресиверу через устройство, позволяющее изменять гидравлическое сопротивления соединяющего участка. К каждому мембранному клапану подсоединено, по меньшей мере, пять раздающих труб с соплами, количество сопел в смежных раздающих трубах различно, но одинаково через одну трубу. Камеры очищенного газа совмещены с укрытием фильтра и крыша фильтра является верхом камер очищенного газа, при этом каркасы в рукавах выполнены разъемными. Боковые стенки коллекторов запыленного и очищенного газа являются элементами корпуса фильтра. Коллектор очищенного газа расположен над коллектором запыленного газа. Верхняя часть коллектора очищенного газа отделена от всего коллектора герметичным полом, над котором размещены ресивер, мембранные клапаны, устройство для изменения гидравлического сопротивления участка, соединяющего мембранный клапан с ресивером, конфузоры и пневмоприводы отсечных поворотных заслонок.

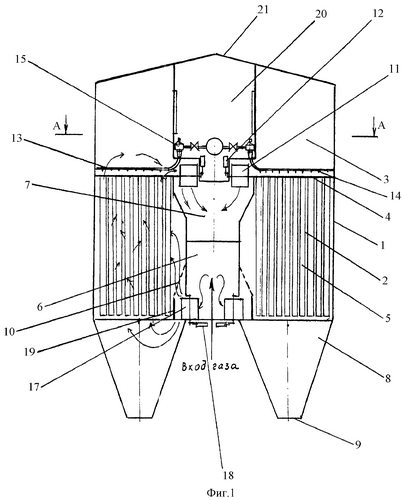

1- корпус;

2- камера запыленного газа;

3- камера очищенного газа;

4- рукавная плита;

5 - фильтрующий рукав;

6 - коллектор запыленного газа;

7 - коллектор очищенного газа;

8 - буткеры;

9 - пылевыгрузное отверстие;

10- перфорированная наклонная решетка;

11,17 - поворотные заслонки;

12, 18-пневмопривод;

13 - раздающие трубы;

14 - сопла;

15 - электропривод;

16 - ресивер;

19 - отражатель;

20 - камера;

21- крыша укрытия фильтра;

22 - устройство, изменяющее гидравлическое сопротивление участка.



Преимущества перед известными аналогами

Эксплуатационная надежность, экономное использование сжатого воздуха

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение интенсивности и эффективности процесса в 2 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

02.10.2006
