Номер

84-010-06

Наименование проекта

Система акустического контроля качества абразивного инструмента на ответственных операциях глубинного шлифования лопаток ГТД

Назначение

Контроль характеристик абразивного инструмента

Рекомендуемая область применения

Ответственные операциии шлифования

Описание

Результат выполнения найчно-исследовательской работы.

Работа с системой аналогична работе с известными зарубежными и отечественными приборами, работающими по принципу регистрации акустического сигнала, возникающего при возбуждении свободных колебаний абразивного инструмента, но проще в использовании дает более стабильные показания. Система представляет собой мультимедийное windows–приложение для ПК. Результаты теста сохраняются в базе данных, возможна 100% паспортизация инструмента. Система анализирует спектр и декременты затухания колебаний, что дает возможность выявить трещины в инструменте.

С помощью системы возможно:

  • определение спектра свободных колебаний абразивного инструмента и его отражение в графической и табличной формах;
  • автоматическое определение скорости распространения упругих волн cl и звукового индекса;
  • определение логарифмических декрементов затухания гармонических составляющих спектра колебаний;
  • средства работы с накопленной в базе данных статистикой;
  • сохранение оцифрованного сигнала в файл с целью проведения в последующем повторного анализа без проведения физического теста;
  • выдача голосового сообщения о результатах контроля;
  • система может переналаживаться для контроля трещин в тонкостенных деталях, отливках.

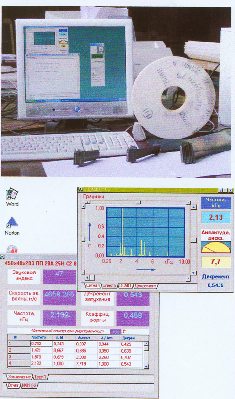

Рис.1

Преимущества перед известными аналогами

Определение спектра частот свободных колебаний и декрементов их затухания, что дает возможность выявить наличие трещин и неравномерностей плотности круга

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономический эффект на ответственных операциях шлифования деталей до 160000 тыс. руб. в год.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

21.11.2006
