Экструдер

Назначение

Производство изолированных проводов

Рекомендуемая область применения

Нанесения изоляции на провода

Описание

Описание 82-004-06

Результат выполнения научно-исследовательской работы.

Изобретению относится к области конструирования ручных переносных электрических инструментов. Экструдер содержит пустотелую рукоятку, на которой закреплен кожух с бункером и самооткрывающимся люком для загрузки его гранулами пластмассы, расположенную на торце кожуха головку с отверстием для выхода расплавленной пластмассы и источник электропитания. Экструдер снабжен размещенным в головке электромагнитом с катушкой из высокоомной проволоки, поршнем из постоянного магнита со штоком, установленным в кожухе за бункером с люком, вторым электромагнитом с катушкой, расположенным за поршнем, толкающей пружиной, воздействующей на упор штока, и закрывающим конец кожуха стаканом. В пустотелой рукоятке установлены на одной оси рычаг с толкателем, связанным с переключателем направления движения электрического тока. В качестве источника питания использованы аккумулятор или выпрямитель с понижающим трансформатором, обеспечивающие электрическое питание катушек электромагнитов через переключатель вида электропитания. Изобретение обеспечивает расширение технологических возможностей экструдера. повышение его производительности, качества получаемых изделий и безопасности труда.

Изобретение относится к области конструирования ручных переносных электрических инструментов.

Известны стационарные экструдеры с насадками Дорна для изготовления изолированных проводов а.с. №476179, 1975 г. и ах. №297492 от 1971 г. на переносной «Пистолет для сварки термопластов» с обогреваемым газом-теплоносителем корпусом и вращаемым от электродвигателя шнеком внутри него для подачи к месту сварки экспедированного присадочного прутка через сопло, расположенное на торце корпуса.

К их недостаткам относится то, что первый - непереносной и служит только для производства изолированных проводов, второй - переносной, но предназначен для сварки только термопластов и используется в нем горячий газ - небезопасный в работе и требующий дополнительную установку для его нагрева, т.е. «Пистолет...» не совсем переносной и привязан к этой установке.

Техническим результатом изобретения является совмещение этих функций в данном устройстве при повышении его автономности без ограничения его радиуса действия, увеличении производительности труда, улучшении условий и безопасности труда, а также качества сварных и склеиваемых швов различных пластмасс, материалов и изделий и т.п.

Это достигается заменой газа-теплоносителя с его установкой электронагревом и шнека с электродвигателем на поршень из постоянного магнита, совершающего внутри кожуха возвратно-поступательное движение между двумя электромагнитами с катушками за счет изменения их полярностей при изменении направления движения постоянного электрического тока от аккумулятора или выпрямителя с понижающим трансформатором от электросети в этих катушках под управлением пользователя этим устройством, С этой целью на пустотелой пистолетной рукоятке с установленными на одной оси рычагом и толкателем, механически связанным с расположенным в ней переключателем направления движения постоянного электрического тока от аккумулятора или выпрямителя с понижающим трансформатором от электросети и переключателем вида источника электропитания, закреплен неметаллический кожух. На торце кожуха предусмотрена головка с электромагнитом с катушкой из высокоомной проволоки, за ней следует бункер для загрузки его гранулами из пластмассового материала, далее внутри кожуха расположены поршень из постоянного магнита со штоком, электромагнит с катушкой, толкающая упор штока пружина и закрывающий конец кожуха стакан с отверстием для прохода продолжения штока за упором. В головке с электромагнитом с катушкой из высокоомной проволоки предусмотрено отверстие для выхода расплавленного им пластмассового материала наружу из кожуха. Для склеивания линолеума, ковролина и сварки пластмасс и т.п. экструдер комплектуется различными насадками, устанавливаемыми по мере необходимости на резьбе к головке. При этом в насадках предусмотрены поперечные прорези для установки отсекателя излишек расплавленного пластмассового материала при выходе из головки наружу. Поршень из постоянного магнита со штоком имеет сквозной канал для пропуска проволоки при ее покрытии расплавленным пластмассовым материалом с целью получения изолированного провода при выходе ее из головки через установленную на ней на резьбе насадку Дорна. Конец штока со стороны стакана снабжен цанговым устройством для исключения выползания проволоки из канала, проходящего через шток и поршень из постоянного магнита. Для освещения мест склеивания или сварки линолеума, ковролина, пластмасс и т.п. под головкой предусмотрено электрическое освещение электролампочкой с рассеивателем света, рефлектором и выключателем, включаемым пользователем по мере необходимости. Данное устройство кроме этого позволяет изолировать места соединения концов проводов электропроводки при производстве электромонтажных работ их заливкой расплавленным пластмассовым материалом в пределах внутренности специально для этого комплектуемой насадки.

Настоящее изобретение поясняется чертежом.

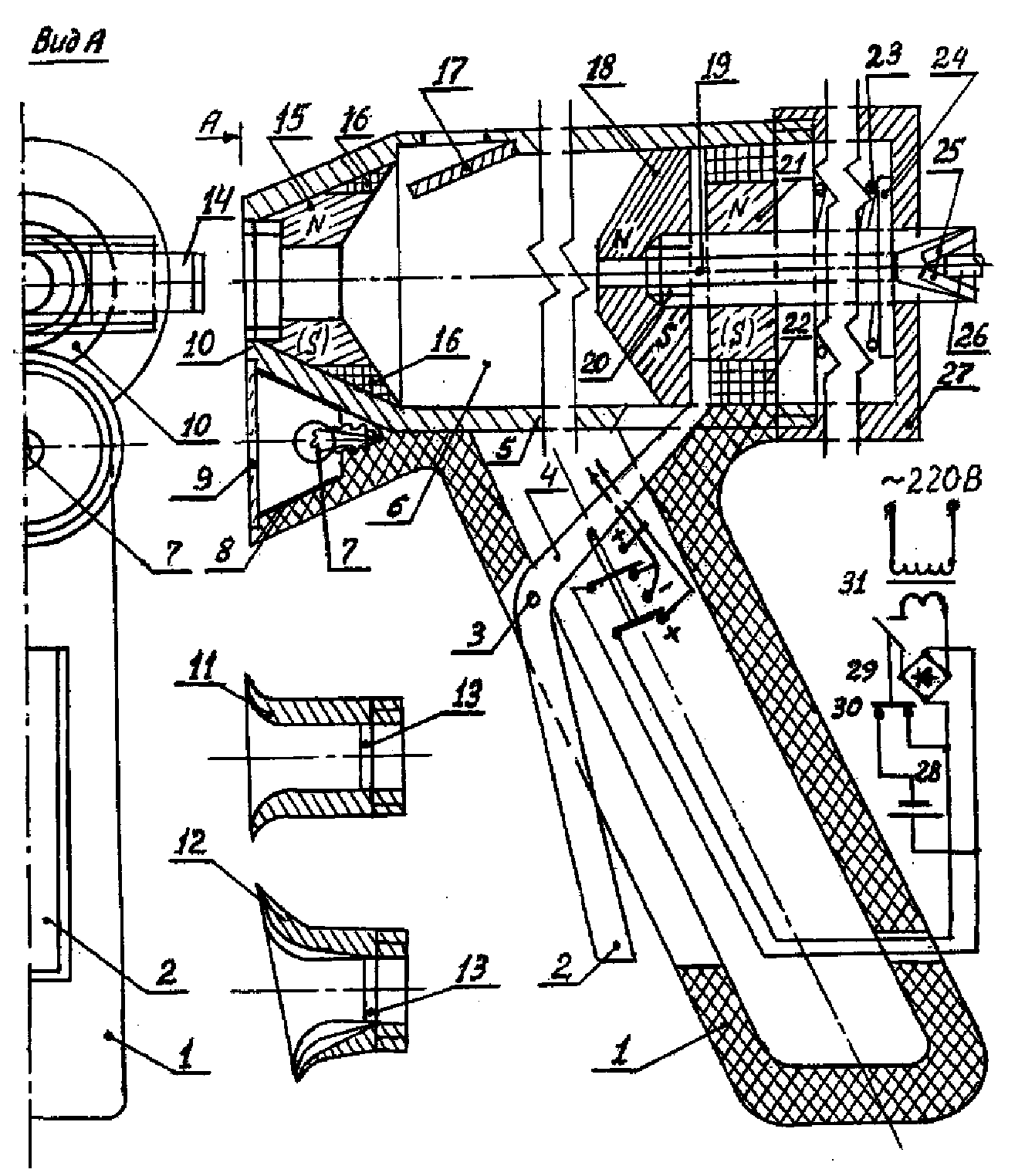

Ручной переносной универсальный электроинструмент - экструдер состоит из пустотелой пистолетной рукоятки 1, рычага 2 на оси 3 с толкателем 4, закрепленного на рукоятке неметаллического кожуха 5 с бункером 6, осветительной электролампочки 7 с выключателем (не изображен), рефлектора 8, рассеивателя света 9, головки 10 со сменными насадками 11, например, для изоляции мест соединений проводов и 12 для сварки и склеивания пластмасс, линолеума, коаролина и т.п. с прорезями 13 для установки отсекателя 14 излишек расплавленной массы пластмассового материала (не изображен), электромагнита 15 с катушкой 16 из высокоомной проволоки, самооткрывающегася люка 17 для вставления воронки (не изображен) при засыпке в бункер 6 гранул пластмассового материала (не изображен), поршня 18 из постоянного 7 магнита со штоком 20 со сквозным каналом 19 через них, электромагнита 21 с катушкой 22, после которых расположена толкающая пружина 23 воздействием на упор 24 штока 20, а в конце его предусмотрено цанговое устройство 25 для подачи проволоки 26 на изоляцию при прохождении через головку 10 с насадкой Дорна (не изображен), кожух с торца закрывается стаканом 27 с отверстием для прохождения штока 20 при передвижениях поршня 18, электропитание катушек 16 и 22 электромагнитов 15 и 21 осуществляется от аккумулятора 28 или выпрямителя через переключатель 30 и понижающий трансформатор 31 от электросети переменного тока.

При нажатии на рычаг 2 толкатель 4 с переключателем, расположенным в полости пистолетной рукоятки, меняет направление движения постоянного электрического тока в 1 катушках 16 и 22 для изменения полярностей электромагнитов 15 и 21 с северного n на южный 5 или наоборот, за счет которого поршень 18 под дополнительным действием толкателя 4 перемещается в сторону головки с электромагнитом 15 и катушкой 16 из высокоомной проволоки. Под действием высокой температуры гранулы пластмассового материала в головке кожуха плавятся и выдавливаются поршнем через головку 10 и соответствующие видам операций насадки 11,12 или насадку Дорна совместно с изолированной проволокой 16 - изолирующим колпачком (не изображен), места соединения проводов охлаждаются мокрой тряпкой (не изображено), а покрытый изолирующим пластмассовым материалом провод 26 по мере выхода через насадку Дорна погружается в ванночку (не изображен) с холодной водой.

Рис. Экструдер

Преимущества перед известными аналогами

Совмещение процесса наплавки изоляции на провод одним действием, безопасность нагревания изоляции

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Безопасность, удобство эксплуатации

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.11.2006
