Номер 79-014-06 |
Наименование проекта Гидравлический вибратор |
Назначение Создает механические колебания поршня силового гидроцилиндра |
Рекомендуемая область применения Деревообработка, лесное хозяйство |
Описание

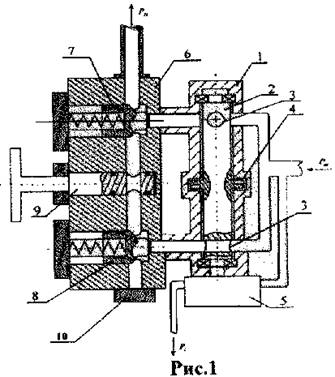

Данный материал является результатом научно-технической разработки кафедры Механизация лесного хозяйства и проектирования машин ВГЛТА. Гидравлический вибратор (рис.1) содержит корпус 1, в котором расположен распределительный золотник 2, выполненный в виде вала с двумя взаимно перпендикулярными отверстиями 3. Для устранения перетекания жидкости на валу золотника 1 предусмотрено уплотнение 4. Вал золотника имеет кинематическую связь с валом гидромотора 5. Корпус 1 жестко соединен с распределительной панелью 6, в которой установлены обратные клапаны 7 и 8, гидровентиль 9 и заглушка 10. Гидравлический вибратор работает следующим образом. Рабочая жидкость под номинальным давлением Рн поступает в гидромотор 5, а из гидромотора жидкость поступает под давлением Рс на слив в бак. Рабочая жидкость из входной полости вибратора через взаимно перпендикулярные отверстия золотника периодически поступает под номинальным давлением Рн через обратные клапаны 7 и 8, и запорный гидровентиль 9 в рабочую полость вибратора, а из рабочей полос вибратора поступает при пульсирующем давлении Рп в рабочую полость силового гидроцилиндра.
|
Преимущества перед известными аналогами Упрощения конструкции и расширения технологических возможностей |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект В 2 раза уменьшает усилие при резке или прессовании древесины |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 27.04.2006 |
