Номер

79-045-06

Наименование проекта

Горизонтальный ленточнопильный станок

Назначение

Увеличение выхода деловой древесины и улучшение качества пилопродукции

Рекомендуемая область применения

Лесхозы, лесничества

Описание

Данный материал является результатом научно-исследовательской работы ВГЛТА и ООО'ТКВ".

Ленточнопипильный станок является одной из наиболее перспективных конструкций, осуществляющей распиловку лесоматериалов различных пород, обладает малой энергоемкостью, массой и габаритными размерами. Разработана новая конструкция механизма резания. Механизм резания (см. рисунок) оснащен дополнительным приводным и натяжным шкивами, снабженными пильной лентой, установленной с возможностью осуществления пиления в обратном направлении. Для рационального использования рабочего времени и уменьшения напряжения в пильной ленте приводной и натяжной шкивы смонтированы попарно на валах, причем двигатель приводного шкива, установлен на подвижной раме и оснащен еще двумя приводными ремнями, а натяжные шкивы, соединённые осью с кареткой, перемещаемой вдоль неподвижной направляющей с помощью гидроцилиндра, обеспечивают нужное натяжение пильных лент.

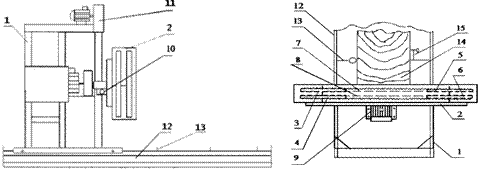

Горизонтальный ленточнопильный станок содержит станину 1, пильный узел 2 с двумя приводными 3,4 и натяжными 5,6 шкивами, на которые установлены пильные ленты по ходу пиления 7 и в обратном направлении 8. На станке смонтирован привод 9 пильного узла 2. Станок снабжен гидравлическим механизмом натяжения 10 пильных лент, приводом вертикальной регулировки 11 пильного узла 2 , неподвижной основой направляющего пути 12 с опорами 13, на которых закрепляют бревно 14 зажимами 15. Применение данного станка позволит повысить выход деловой древесины на 2 -3% и улучшить качество пилопродукции.
