Номер

78-016-06

Наименование проекта

Пресс для склеивания бруса

Назначение

Обеспечение оптимального взаимного расположения и сочетания размеров основных рабочих узлов и силовых элементов.

Рекомендуемая область применения

Оборудование для производства столярно-строительных изделий.

Описание

Результат выполнения конструкторской разработки.

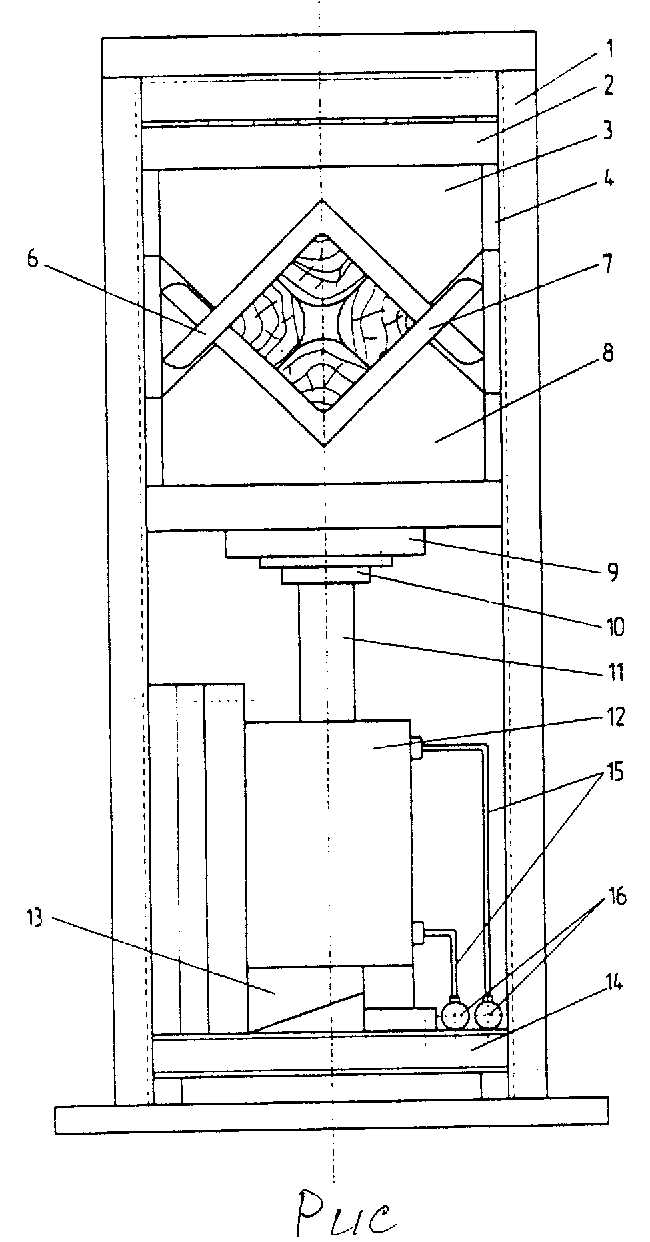

На рисунке изображен общий вид пресса для склеивания бруса.

Пресс для склеивания бруса содержит корпус, состоящий из неподвижных рам 1, расположенных параллельно и отстоящи\ на некотором равном расстоянии друг от друга, вверху и внизу продольно соединенных. К верхним поперечинам рам 2 прикреплена неподвижная плита 3, выполенная в виде сварной конструкции коробчатой формы 4, внутри которой закреплены ребра жесткости 5, к ним прикреплена прижимная балка 6, выполенная из уголка, в полках которого в продольном направлении выполнены пазы с образованием гребенчатой формы полок, причем каждый паз одной полки расположен напротив гребня другой.

Подвижная балка 7 прикреплена к подвижной плите 8, которая посредством фланца 9 и гайки 10 крепится к штоку 11 прижимного гидроцилиндра 12. Прижимной гидроцилиндр 12 через опору 13 прикреплен к нижней поперечине рамы 14.

Прижимной гидроцилнидр связан с гидросистемой посредством трубопроводов 15, через коллектор 16 - с насосом, работа которого управляется через систему дросселей, встроенных в гидропанель.

Преимущества перед известными аналогами

Снижение металло- и энергоемкости, трудоемкости настройки, повышение производительности и безопасности эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 2,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2006
