Номер

71-008-06

Наименование проекта

Объединенные очистные сооружения поверхностных сточных вод и сточных вод автомойки

Назначение

Очистка однотипных промышленных, дождевых и талых сточных вод (поверхностного стока) от механических примесей, агрегатированной взвеси, нефтепродуктов, ПАВ, а также сточных вод, образующихся при мойке автомобилей и транспортной техники

Рекомендуемая область применения

Предприятия, промплощадки, на которых образуются сточные воды аналогичного состава и содержания

Описание

Результат выполнения научно-исследовательской работы

Сбор поверхностного стока организуется уклоном территории, дождеприемниками, сетью ливневой канализации. Накопление поверхностного стока осуществляется в находящемся в наиболее низкой точке рельефа местности резервуаре.

Сточные воды после мойки автомобилей лотками собираются в резервуаре сбора грязной воды.

Станция очистки поверхностных сточных вод и сточных вод автомойки включает: резервуары сбора сточных вод, очистные сооружения, емкость сбора очищенной воды, узел обезвоживания осадка и узел сбора и обезвоживания уловленных нефтепродуктов.

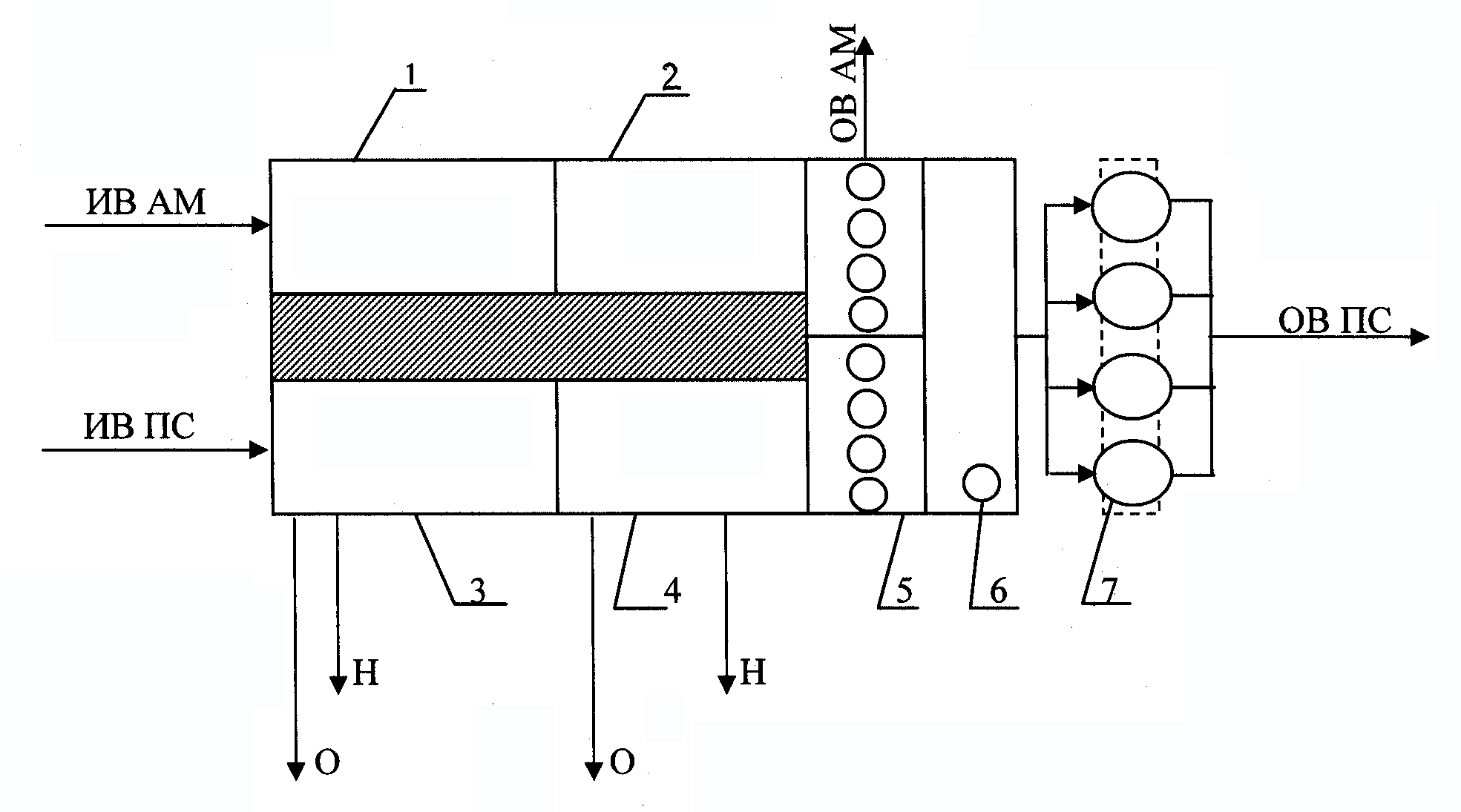

Очистные сооружения (рис.) состоят из двух линий:

-   линии очистки сточных вод автомойки;

-   линии очистки поверхностных сточных вод.

Очистка сточных вод автомойки осуществляется по двух- или по трехступенчатой схеме; очистка поверхностных сточных вод – по четырехступенчатой. Первые две ступени очистки сточных вод- раздельные в зависимости от соотношения содержания мехприесей – нефтепродуктов. На четвертую ступень очистки подаются только поверхностные сточные воды.

Состав очистных сооружений:

- блок первой ступени очистки - БГО;

- блок второй ступени очистки – блок универсальный флотации - БУ-Ф;

- блок третьей   ступени   очистки  – фильтрпатронный    с   отсеком промежуточного насоса - БУ-ФП-НП;

- блок четвертой ступени очистки – фильтры напорные – БФН.

Поверхностный сток (дождевые и талые воды) собирается в резервуаре. Из резервуара сточные воды погружным или надземным консольным насосом подаются на очистку в блок первой ступени линии очистки поверхностного стока БГО.

Сточные воды автомойки также собираются в резервуаре и погружным или надземным консольным насосом подаются на очистку в блок первой ступени линии очистки сточных вод автомойки БГО.

В гидроциклонах блока БГО под действием сил центробежного поля происходят одновременно два процесса: разделительный по фазам на нижний и верхний сливы, а также гидродинамическое воздействие на агрегатированную взвесь. Нижние сливы гидроциклонов поступают в осадконакопительный отсек, освобождаются от наиболее тяжелой части механических примесей и поступают в полочный модуль, затем в следующие общие отсеки очистки. Верхние сливы гидроциклонов поступают в приемный отсек или декантаторы верхнего слива, там освобождаются от основной части нефтепродуктов, фильтруются через гидрофобные коалесцирующие фильтрмодули и отводятся в полочный модуль, затем в следующие общие отсеки блока. Сливы в полочных модулях подлежат тонкослойному отстаиванию.

В блоке второй ступени – БФЛ - во флотаторе осуществляется очистка, преимущественно, от нефтепродуктов и мелкой легкой взвеси с помощью всплывающих пузырьков воздуха, выходящих из аэраторов мелкопузырчатых. Воздух подается компрессором (воздуходувкой) через барботер  или от внешнего источника сжатого воздуха.

В блоке третьей ступени – БФП очистка осуществляется коалесценцией, сорбцией в многослойных синтетических фильтрах на гофрированной цилиндрической основе.

Далее часть предварительно очищенной воды отводится в емкость очищенной воды водооборотной системы автомойки; оставшаяся вода поступает в промежуточную камеру (емкость), откуда насосом подается на четвертую ступень очистки.

В блоке четвертой ступени - БФН - напорных фильтрах осуществляется очистка      воды через зернистую минеральную загрузку или минерально - синтетическую загрузку (вариант). Промывка фильтрзагрузки осуществляется обратным током воды.

Очищенная вода отводится в емкость сбора очищенных вод (ЕОВ),  а затем либо используется для подпитки водооборотной системы автомойки, либо сбрасывается на рельеф местности, либо в водоем, либо используется на технические и технологические нужды предприятия.

Преимущества перед известными аналогами

Технология очистки сточных вод - поактно-совмещенная, основана на использовании эффективных свойств современных коалесцирующих, сорбирующих, фильтрующих материалов и за счет совершенных гидравлически рациональных форм конструкции устройств

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Удельная производительность очистного оборудования более 1 м3/час на 1м2 занимаемой площади. Окупаемость - от 6 месяцев до 1 года

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

27.02.2006
