Устройство аварийного отключения подачи топлива

Назначение

Изобретение направлено на повышение безопасности движения

Рекомендуемая область применения

Афтотракторная промышленность

Описание

Результатом выполнения работы является частное техническое решение, имеющее самостоятельное значение.

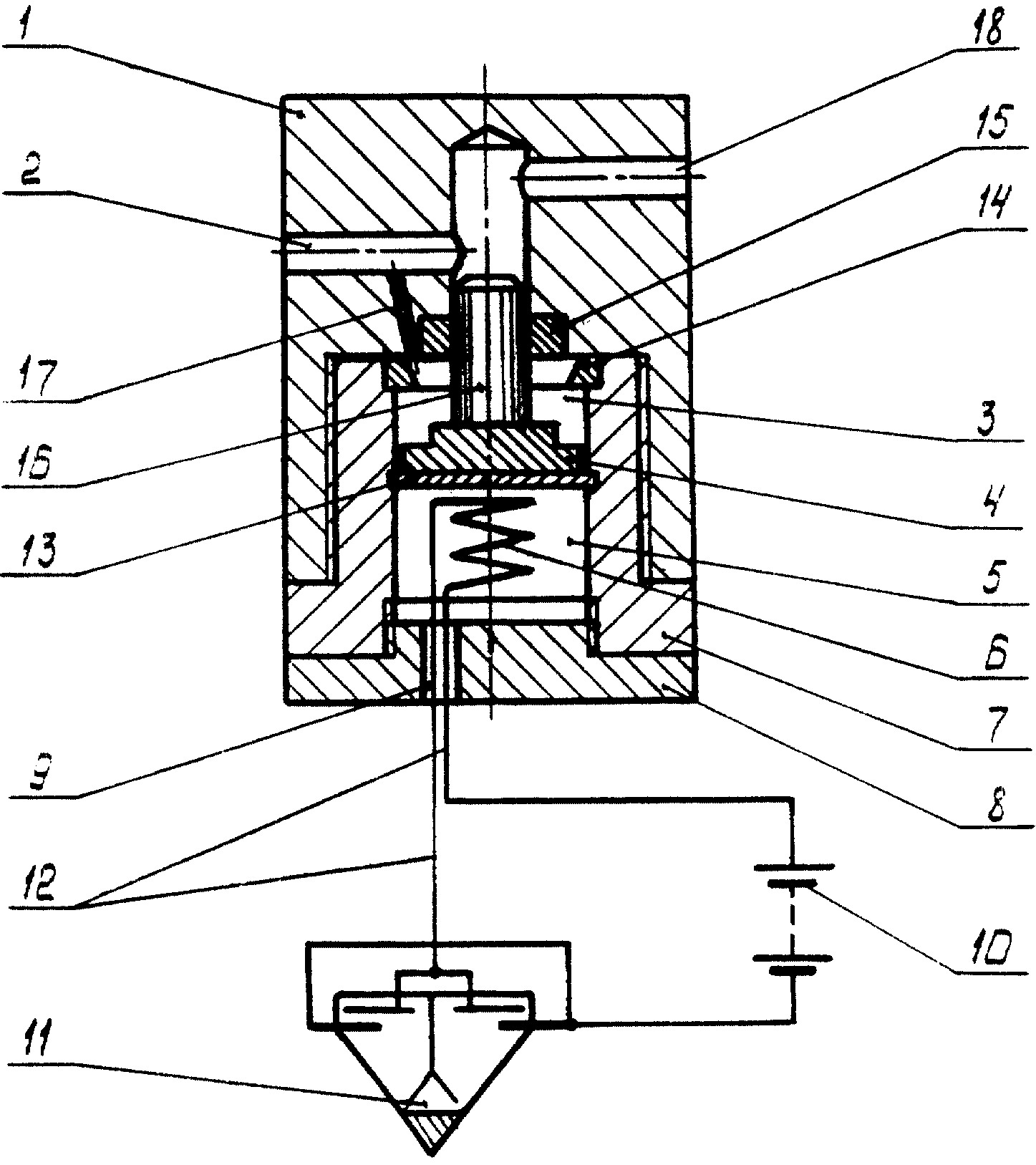

Устройство аварийного отключения подачи топлива содержит корпус 1, в котором установлен плунжер 16 перепускного клапана, в корпусе выполнены две полости 2 и 3, первая из них сообщена с магистралью подачи топлива 18, и полый цилиндр 7 с перегородкой 13 из ферромагнетика (например, стали), под которой выполнена полость 5. Полый цилиндр установлен так, что его ось расположена вертикально и соосна оси плунжера 16 перепускного клапана. В полости 5 полого цилиндра установлен соленоид электромагнита 6, в полости 3 полого цилиндра расположен Т-образный диск 4, выполненный из постоянного магнита, который упирается в перегородку полого цилиндра. В полом цилиндре посредством резьбы крепится крышка 8, в котором выполнено отверстие 9 для вывода 12 соленоида. Один из выводов соединен со ртутным герконом 11, а другой - с источником питания 10. В верхней части полости полого цидлиндра запрессовано кольца 14, которое имеет в разрезе форму прямоугольника усеченного в центре отверстия. В проточке корпуса соосно с плунжером перепускного клапана установлен постоянный магнит 15, который притягивает Т-образный диск, выполненный из постоянного магнита, при его приближении. В корпусе выполнено дроссельное отверстие 17, сообщающее полости 2 и 3. Корпус, полый цилиндр, плунжер перепускнго клапана, кольцо выполнены из парамагнитного материала.

Устройство работает следующим образом.

В нормальном положении, когда автомобиль стоит на колесах, плунжер перепускного клапана опущен в нижнее положение к перегородке полого цилиндра посредством Т-образного диска, выполненного из постоянного магнита, цель питания соленоида электромагнита разомкнута.

При опрокидывании автомобиля на бок или на крышу под действием силы тяжести ртуть перетекает внутри геркона и замыкает его контакты, на соленоид электромагнита подается напряжение от источника тока. В электромагните возникает электромагнитное поле, которое взаимодействует с магнитным полем Т-образного диска, выполненного из постоянного магнита, выталкивает его вверх и прижимает к постоянному магниту, между которыми возникают силы притяжения, плунжер перепускного клапана перемещается вместе с Т-образным диском и перекрывают подачу топлива
