Номер

54-054-06

Наименование проекта

Фильтр вакуумный БЛН-40-1К-03

Назначение

Для фильтрования суспензий типа галитовых хвостов в производстве калийных удобрений.

Рекомендуемая область применения

Производство калийных удобрений в различных областях народного хозяйства.

Описание

Конструкция является результатом выполнения конструкторской разработки.

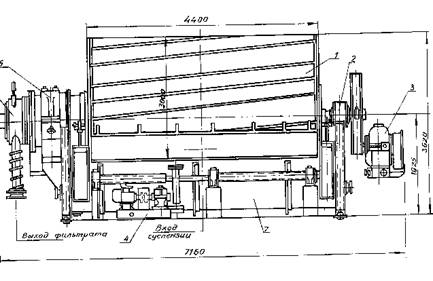

Фильтр (см.рис.) состоит из барабана с цапфами, правого подшипника 2, привода барабана 3, мешалки с приводом 4, распределительной головки 5, концевого подшипника 6 и корыта 7.

Рис. Фильтр вакуумный БЛН-40-1Л-03

Основной конструкционный материал узлов, соприкасающихся с продуктом - сталь 12х18Н10Т, остальных - Вст3сп, чугун.

Работа фильтра осуществляется следующим образом: в корыто непрерывно поступает суспензия. На вращающемся барабане под действием вакуума происходит отложение осадка, фильтрат выводится в коммуникации через коллекторы внутри барабана и штуцеры распредголовки. Мешалка с приводом предотвращает осаждение твердых частиц суспензии в корыте. Для улучшения стока фильтрата из коллекторов барабана продольные ребра и коллекторы расположены под углом относительно продольной оси барабана. Осадок сбрасывается сжатым воздухом, подаваемым в зону отдувки через штуцер распредголовки и коллекторы барабана.

Преимущества перед известными аналогами

Прост по конструкции и надежен в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества калийных удобрений и увеличение срока эксплуатации вакуумного фильтра с 8 до 10 лет.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

30.03.2006
