Результат выполнения конструкторской разработки.

Предлагаемый рабочий орган состоит из распределителя семян (рис.1) и семяпровода (рис.2).

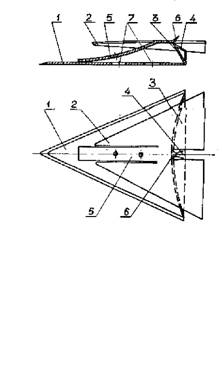

Рис.1 Распределитель семян

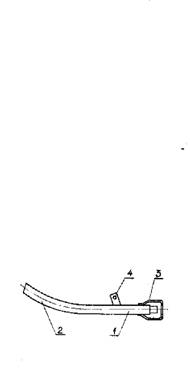

Рис. 2 Семяпровод рабочего органа

Распределитель состоит из защитной пластины 1, пластины-удлинителя 2, отражателя 3 и рассекателя 4. Рассекатель 4 выполнен в виде трехгранного клина, задняя грань которого - расположенная вертикально плоскость с нижней стороной являющейся образующей отражателя; боковые грани выполнены в виде цилиндрических поверхностей. Отражатель 3 - плоская фигура, верхняя кромка которой приварена к пластине-удлинителю 2, а нижняя - к защитной пластине 1. Пластина-удлинитель имеет кронштейн 5 и направляющий язычок 6. При помощи кронштейна 5 распределитель крепится в подсводовом пространстве лапы болтовым соединением лапы со стойкой. При помощи язычка 6 фиксируется семяпровод. Защитная пластина имеет отверстия 7 для доступа к гайкам болтового соединения.

Семяпровод состоит из трубы круглого сечения с прямолинейным участком 1 и криволинейным участком 2. В его верхней части приварен держатель 3 гибкого семяпровода, а на прямолинейном участке приварен кронштейн 4 при помощи которого семяпровод закрепляется на стойке посредством хомута. Нижняя часть семяпровода фиксируется направляющим язычком 6 распределителя семян

При движении сеялки с опущенными сошниками посевной материал вращающимися катушками из бункера подается по лоткам в распределитель. Семена в распределителе подхватываются потоком воздуха и транспортируются по семяпроводам в сошники, затем скатываясь по направителям, попадают на дно борозд, образуемых сошниками в почве.
