Пресс для контроля характеристик тарельчатых пружин

Назначение

Для контроля силовых характеристик тарельчатых пружин

Рекомендуемая область применения

В области арматуростроения при испытаниях оборудования

Описание

Описание к ИЛ № 54-078-06

Результат выполнения конструкторской разработки.

Пресс состоит из основания, на котором смонтированы электродвигатель и гидроцилиндр, винт, опоры со стрелкой, электроконтактного манометра и указателя величины деформации.

Цикл работы пресса заключается в следующем.

Пакет тарельчатых пружин собирается на оправке и устанаввливается в приспособление, которое находится в поршне гидроцилиндра. При включении электропривода вращение через кулачковую муфту передается на винтовую пару, в результате чего винт, перемещаясь вниз, создает нагрузку на пакет. Усилие одновременно передается через поршень на масло, которым заполнена полость гидроцилиндра, соединенная трубопроводом с манометром. По величинам усилия на манометре и смещения стрелки по указателю деформации определяется соответсвие пакета пружин характеристикам, установленным технической документацией. После контроля с помощью электропривода винт возвращается в исходное положение, а пакет с пружинами снимается с пресса.

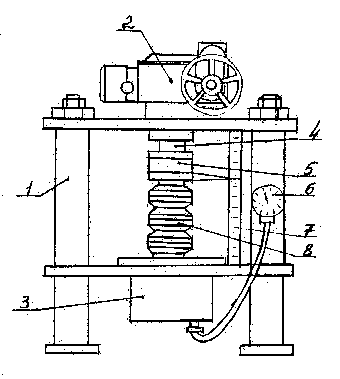

Рис. Пресс для контроля характеристик пружин

Преимущества перед известными аналогами

Простота его конструкции и удобство в эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшается качество проводимой операции, в 2 раза увеличилась производительность труда

Возможность передачи за рубеж

За рубеж не передаётся
