Номер 54-083-06 |
Наименование проекта Установка для пропитки шпагатов. |
Назначение Для пропитки шпагатов из лубяных волокон. |
Рекомендуемая область применения В области машиностроения при пропитке смазочными материалами льняных и асбестовых шнуров. |
Описание

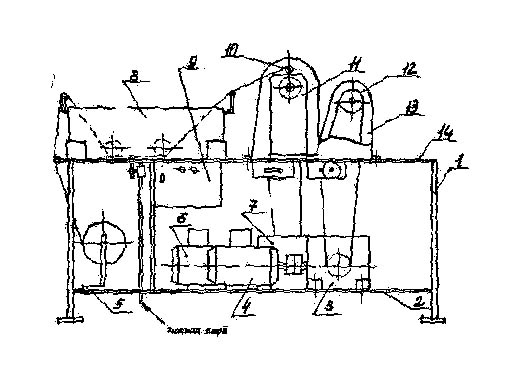

Результат выполнения конструкторской разработки. Установка состоит (см.рис.) из стола 1 разборной конструкции, нижней плиты 2, служащей для крепления кронштейна 5, электродвигателя 4 и редуктора 3, привода устройства перемотки 13, электродвигателя 6 и редуктора 7, привода устройства формирования, верхней плиты 14, на которой устанавливается ванна 8 и крепятся устройство перемотки и устройство формирования с направляющими роликами 10, пульта управления 9. Принцип работы установки следующий. В ванну загружаются смазочные материалы, которые расплавляются до температуры 55...65 град.С паром, подводимым от цеховой магистрали и проходящим через двойное дно ванны. На кронштейн надевают бобину из шпагата или шнура, предназначенную для пропитки. Шпагат или шнур по роликам пропускают через ванну и далее через направляющий ролик на катушку 12. При нажатии на кнопку "пуск" одновременно включаются оба электродвигателя и через редукторы передают вращение на устройство перемотки и ходовой винт устройства формирования, причем электродвигатель устройства формирования работает в реверсивном режиме, т.е. направляющий ролик перемещает шпагат или шнур попеременно в одном и другом направлении на всю длину катушки. По окончании перемотки отключают электросеть и пар. |
Преимущества перед известными аналогами Простота его конструкции и удобство в обслуживании. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект С внедрением улучшились условия труда, экономический эффект 2000 руб. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 01.12.2006 |
