ИННОВАЦИИ БИЗНЕСУ

Номер

54-247-06

Наименование проекта

Импульсная головка

Назначение

Для изготовления литейных форм

Рекомендуемая область применения

В области металлургии и в литейном производстве при изготовлении литейных сплавов

Описание

Результат выполнения конструкторской разработки.

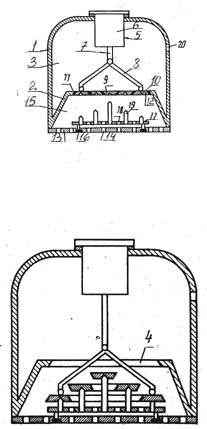

Головка содержит (см. рисунок) корпус 1 с рассекателем 2, рабочей полостью 3 и выпуклым отверстием 4; клапан 5, состоящий из поршневого привода 6, балки 8 и тарелки 9 в виде дисков 10, в местах сопряжения которых установлены уплотнители 11. С нижней стороны дисков выполнены направляющие пазы 12. В нижней части корпуса закреплена перфорированная плита 13 с отверстиями 14. Рассекатель образует с перфорированной плитой полость 15. Внутри полости на регулированных упорах 16 перфорированной плиты установлено регулирующее устройство 17 с отверстиями 18 и направляющими штырями 19. Для подачи сжатого воздуха в рабочую полость в корпусе выполнено отверстие 20.
Импульсная головка работает следующим образом.
В зависимости от модельного комплекса выбирается требуемое давление сжатого воздуха в рабочей полости, а соответственно и регулирующее устройство перемещается упорами вниз или вверх на требуемую величину.
Затем шток поршневого привода одновременно с балкой и внешним диском поднимаются в крайнее верхнее положение и в конце хода перекрывают выпускное отверстие. Уплотнители герметизируют рабочую полость от атмосферы. Сжатый воздух подают в рабочую полость. С помощью поршневого привода шток перемещается вниз. При этом одновременно с тарелкой перемещается и балка. Выпускное отверстие открывается и сжатый воздух из рабочей полости поступает в полость рассекателя и далее через отверстия 18 регулирующего устройства и отверстия 14 перфорированной плиты в техническую емкость с формовочной смесью и уплотняет ее. По мере перемещения тарелки вниз каждый из дисков своими направляющими пазами устанавливается на штыри и фиксируется в таком положении, в результате чего происходит разъединение дисков и изменение площади проходного сечения выпускного отверстия в процессе истечения сжатого воздуха из рабочей полости.
После уплотнения формовочной смеси цикл повторяется.

Рис. Импульсная головка.

Преимущества перед известными аналогами

Обеспечивает регулирование площади проходного сечения выпускного отверстия, что повышает скорость открывания выпускного отверстия и повышает мощность воздушного потока

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшается качество формовки литейных форм, в 2 раза увеличивается производительность

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

25.07.2006
