Номер

51-033-06

Наименование проекта

Установка для очистки сорных включений из водозаборов насосных станций

Назначение

Очистка водозаборов насосных станций от сорных включений.

Рекомендуемая область применения

Сельскохозяйственная мелиорация

Описание

Результат выполнения научно-исследовательской работы.

Разработка конструкции и принцип действия гидравлической струйной установки основаны на создании в потоке искусственных токов воды, способных выносить сорные включения в транзитный поток.

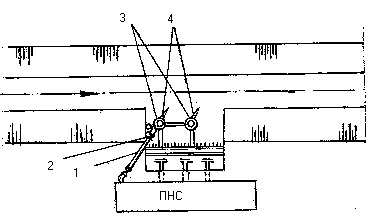

Устройство для создания гидравлической струйной завесы состоит из подводящего коллектора 1 (рис. 1), одного или нескольких потокообразователей 3 с установленными на них струеобразующими насадками 4, манометра и вентиля регулятора 2. Потокообразователи устанавливаются в водозаборном потоке на входе в аванкамеру насосной станции.

Устройство работает следующим образом. По подводящему коллектору от насосной станции в потокообразователь под двалением подается вода, которая затем выходит из струеобразующих насадок. При выходе струй воды образуется поток , который, сталкиваясь с сорными включениями, выносит их из водозаборного потока. Вынесенный из водозаборного потока мусор увлекается транзитным течением вниз или отводится в сбросной канал.

Рис. 1. Устройство гидроструйной завесы

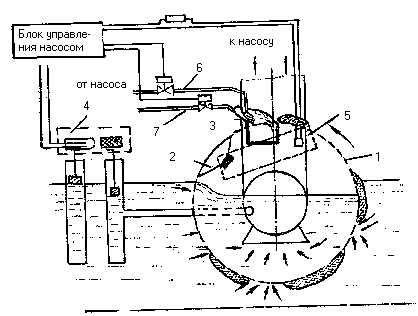

Для механической очистки было разработано устройство с неполным погружением фильтрующего элемента и средствами локальной автоматики, обеспечивающих работу устройства очистки в автоматическом режиме по “стоп-стартовой” программе работы. Автоматизированное устройство активной механической очистки состоит из фильтрующего элемента 1 (рис. 2), устройств отделения и транспортирования загрязняющих включений 2, 3, датчиков управления режимом работы 4, 5, промывной и смывной гидравлической линий 6, 7.
