ИННОВАЦИИ БИЗНЕСУ

Номер

51-031-06

Наименование проекта

Орудие для ухода за пропашными культурами

Назначение

Повышение качества обработки почвы.

Рекомендуемая область применения

Междурядная обработка почвы.

Описание

Результат выполнения научно-исследовательской работы.

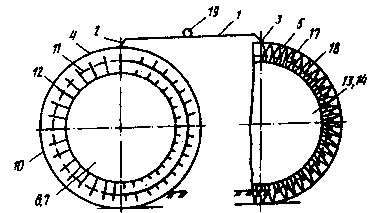

Орудие для ухода за пропашными культурами состоит из присоединенных к раме 1 (см. рисунки) посредством вильчатых поводков 2, 3 переднего и заднего катков 4, 5. Передний каток 4 выполнен в виде двух ступиц 6, 7, шарнирно установленных на поперечной горизонтальной оси 8, которая шарнирно установлена в поводке 2. Ступицы 6 и 7 каждая имеют форму цилиндра и расположены симметрично относительно продольной оси орудия на некотором расстоянии друг от друга. Между ступицами 6 и 7 на оси 8 установлена смежная втулка 9. На более удаленной продольной оси орудия боковой стороне каждого цилиндра закреплен радиально дисковый нож 10 с выступающей за поверхность цилиндра режущей кромкой. На боковой поверхности диска ножа 10 или непосредственно цилиндра (в зависимости от места крепления ножа) имеется аксиально расположенный кольцевой выступ 11 (реборда), предназначенный для ограничения заглубления рыхлительных элементов 12 катка 4. Рыхлительные элементы 12 катка 4 имеют вид удлиненных радиальных выступов на цилиндрической поверхности ступиц, расположенных поперечно к направлению их вращения. Радиус дискового ножа больше радиуса окружности, которую описывают при вращении рабочие кромки рыхлительных элементов 12. Задний каток 5 выполнен в виде двух ступиц 13, 14, шарнирно установленных на поперечной горизонтальной оси 15, которая шарнирно установлена в поводке 3. Ступицы 13 и 14 каждая имеют форму усеченного конуса. Ступицы 13 и 14 обращены меньшими основаниями конусов друг к другу и разделены между собой сменной втулкой 16. На конической поверхности ступиц 13, 14 расположены рыхлительные элементы 17, имеющие форму радиальных выступов конусообразной формы. На больших основаниях конусов имеется аксиально расположенный кольцевой выступ 18 (реборда) для ограничения заглубления элементов 17.

Орудие для ухода за пропашными культурами работает следующим образом. Рама 1 присоединяется посредством отверстия 19 к грядилю культиватора (не показаны) и гидросистемой (не показана) катки опускаются на почву, “седлая” рядок растений. При перемещении орудия катки 4 и 5 вращаются. Передний каток 4 отрезает часть земляной корки вдоль рядка растений ножами 10 и разбивает отрезанную полосу поперечными рыхлительными элементами 12 на куски. Задний каток 5, перемещаемый по следу переднего катка 4, конусообразными рыхлительными элементами 17 рыхлит куски корки на Более мелкие. Путем замены втулок 9, 16 можно регулировать расстояние между ступицами 6 и 7, 13 и 14 катков 4, 5, что позволяет осуществить как довсходовую, так и послевсходовую обработку почвы. На брусе культиватора может быть установлено несколько таких орудий.

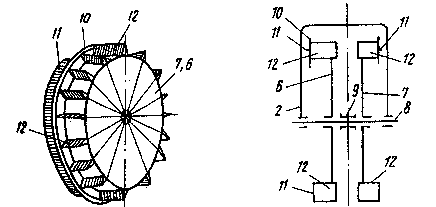

Рис. 2 Рис. 3

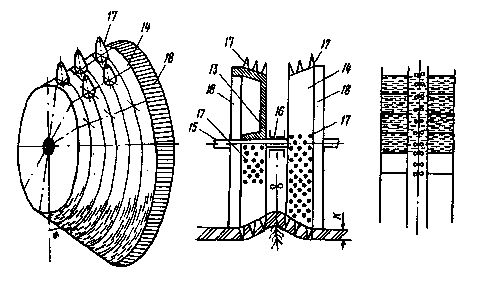

Рис.4                                              Рис. 5                                  Рис. 6

Преимущества перед известными аналогами

Позволяет осуществлять довсходовую и послевсходовую обработку почвы.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Экономический эффект составляет 2500 руб./га.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

29.09.2006
