Инновации бизнесу. Способ регулирования параметров тепловлажностного состояния воздуха и устройство для его осуществления

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

51-014-06

Наименование проекта

Способ регулирования параметров тепловлажностного состояния воздуха и устройство для его осуществления

Назначение

Повышение точности регулирования и сокращение расхода воды.

Рекомендуемая область применения

Вентиляция и кондиционирование воздуха.

Описание

Результат выполнения научно-исследовательской работы.

Разработка относится к технике вентиляции и кондиционирования воздуха и может быть использована для регулирования параметров его тепловлажностного состояния. Цель работы – повышение точности регулирования параметров и сокращение расхода воды.

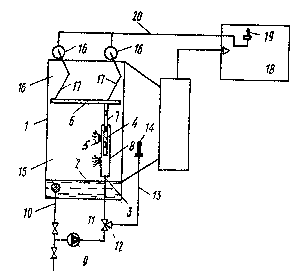

Устройство содержит корпус 1 (см. рисунок) с поддоном 2, водораспределительные коллекторы 3 с присоединенными к ним стояками 4 с форсунками 5, установленными с возможностью перемещения в плоскости ряда. Устройство дополнительно содержит подвижную разделительную перегородку 6, установленную внутри корпуса 1 перпендикулярно стоякам 4. При этом последние выполнены телескопическими из подвижной и неподвижной частей 7 и 8. Причем форсунки установлены в подвижной части 7, свободным концом закрепленной на перегородке 6. Поддон 2 соединен через насос 9 всасывающим и нагнетательным трубопроводами 10 и 11 с коллекторами 3. На нагнетательном трубопроводе 11 установлен регулирующий клапан 12, связанный импульсной линией 13 с датчиком 14 температуры, установленным за корпусом 1. Корпус 1 разделен перегородкой 6 на камеру 15 обрабатываемого и камеру 16 необрабатываемого воздуха. Перегородка 6 перемещается посредством исполнительного механизма 16 через систему рычагов 17. В помещении 18 установлен датчик 19 относительной влажности, соединенный импульсной линией 20 с исполнительным механизмом 16.

Результаты испытаний показали следующее.

Способ регулирования параметров тепловлажностного состояния воздуха путем изменения соотношения объемов обработанного орошаемой водой и необработанного воздуха отличается тем, что с целью повышения точности регулирования и сокращения расхода воды, пропорционально изменению объема обработанного воздуха изменяют объем орошаемой воды.

Устройство для регулирования параметров тепловлажностного состояния воздуха, содержащее корпус с поддоном, водораспределительные коллекторы с присоединенными к ним стояками с форсунками, установленными с возможностью перемещения в плоскости ряда, отличается тем, что, с целью повышения точности регулирования и сокращения расхода воды, оно дополнительно содержит подвижную разделительную перегородку, установленную внутри корпуса перпендикулярно стоякам. При этом стояки выполнены телескопическими из подвижной и неподвижной частей, причем форсунки установлены в подвижной части, свободным концом закрепленной на перегородке.
