Наименование проекта

Подборщик плодов бахчевых культур

Назначение

Подбор плодов бахчевых культур при сплошной уборке на продовольственные цели.

Рекомендуемая область применения

Сельскохозяйственное производство - бахчеводство.

Описание

Результат выполнения научно-исследовательской работы.

Подборщик плодов бахчевых культур навешивается на трактор 1 (см. рисунки) и включает раму 2 в виде объемного параллелограмма, который охватывает цепочный контур 3, фиксируемый на звездочках 4. Рама 2 зафиксирована к передним лонжеронам трактора 1 с помощью стойки 5. Цепочный контур 3 охватывает транспортерная лента 6, соединенная с цепочным контуром 3 лопастями 7. Нижняя опорная часть рамы 2 имеет распорку 8. Перед передней торцовой частью плодоподъемного контура установлена плодосдвигающая планка 9, которая с помощью поводка 10 опирается на колесо 11. В горизонтальной плоскости плодоподъемный контур зафиксирован передней навеской 12 трактора 1. Вкатыватели выполнены в виде ряда планок 13, опирающихся на колеса 14 и закрепленных с помощью поводков 15 к несущему брусу 16. В верхней части плодоподъемного контура размещен плодоприемник 17, на конце которого размещен укладчик плодов 18. Цепочный контур 3 установлен на раме 2 с помощью валов 19 и имеет фиксирующую дорожку 20, размещенную по обеим сторонам рамы 2. Лопасти 7 имеют планку 21, к которой закреплены специальные звенья 22 втулочно-роликовой цепи. К планке 21 жестко закреплена стойка 24 с опорной планкой 25. К опорной планке 25 закреплена транспортная лента 26, охватывающая цепочный контур 3. Транспортная лента 26 представляет собой сетку, ячеи которой обеспечивают захват только стандартных плодов. Между планкой 21 стойкой 24 и планкой 25 натянута сетка 27 для захвата и транспортирования плодов. Между стойками 24 размещена эластичная перегородка 28. Для регулирования угла установки вкатывателей к направлению движения предусмотрены регулировочные растяжки 29. Для перевода плодоподъемного контура из транспортного положения в рабочее служат выносные гидроцилиндры 30, 31. Привод плодоподъемного контура предусмотрен от мотор-редуктора 32.

Подборщик работает следующим образом. После проведения выборочных сборов необходимо подобрать с поля все стандартные по размеру плоды, пригодные для использования в пищевых целях или переработки на семена, сок и мякоть. При движении подборщика плоды, лежащие на поверхности поля захватываются плодосдвигающей планкой 9 и планками 13 питателя, которые обеспечивают их подачу в. нижнюю часть транспортной ленты 6, которая перемещается по поверхности поля со скоростью, равной поступательной скорости трактора 1. Это обеспечивается мотор-редуктор 32. Плоды, поступившие на плодоподъемный контур фиксируются лопастями 7, а травмирование плодов о стойку 24 лопасти 7 и от соударений предотвращается эластичной перегородкой 28. При перемещении плодоподъемного контура плоды поднимаются лопастями 7 с поверхности земли к вершине плодоподъемного контура, высота которого обеспечивает возможность погрузки плодов в транспортные средства. Выпадение плодов с лопастей предотвращается наклоном плодоподъемного контура к горизонту в сторону противоположную направлению движения подборщика. Плоды, имеющие размер меньше стандартного проходят через отверстия ячеек транспортной ленты 26 и остаются на поверхности бахчевого поля. Это значительно снижает затраты труда на сортировку плодов. При повороте лопасти 7 на верхней звездочке цепного контура 2 плод скатывается на плодоприемник 17, имеющий уклон к укладчику плодов 18, который обеспечивает укладку плодов в транспортное средство. Нормальная работа подборщика плодов должна проходить при установке гидрораспредителя гидроцилиндров 30, 31 в плавающем положении. Транспортное положение подборщика обеспечивается при установке гидрораспределителя в положение “подъем”.

Разработанная конструкция подборщика позволяет производить подбор плодов с поверхности поля, отделение нестандартных плодов и погрузку стандартных плодов в транспортное средство без механического повреждения. Использование двухстороннего вкатывателя и двухручьевого плодоподъемного контура позволяет значительно повысить производительность подборщика.

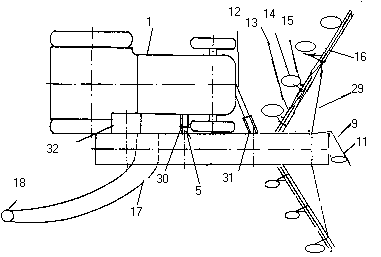

Рис.1

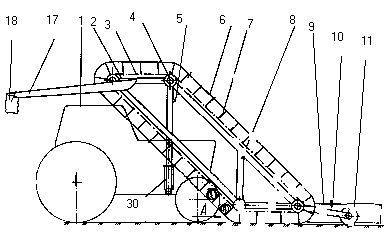

Рис.2 Рис.3

Преимущества перед известными аналогами

Простота конструкции, надежность работы, отсутствие поврежения плодов, высокая производительность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности в 4 раза, уменьшение трудоемкости в 3 раза, повышение уровня механизации до 90%, годовой экономический эффект 100 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

26.09.2006
