Установка ультразвукового упрочнения резьбы на насосно-компрессорных трубах

Назначение

Упрочнение и частичная коррекция профиля резьбы на трубах НКТ диаметром 60, 73 и 89 мм.

Рекомендуемая область применения

Нефтегазовая промышленность.

Описание

 Результат выполнения конструкторско-технологической разработки.

Установка может работать в двух режимах – в режиме программирования и в режиме автоматической обработки резьбы труб НКТ диаметром 60, 73 и 89 мм.

В режиме программирования, для трех типоразмеров труб устанавливается время УЗ обработки и тормозное усилие муфты проворота трубы в процентах от максимального значения.

В автоматическом режиме установка выполняет следующие операции:

-      автоматическая загрузка трубы с конвейера на обработку;

-     при поступлении трубы в зону действия первого датчика разжимаются кулачки пневмопатрона – патрон готов к приему трубы. Все остальное    время губки патрона сдвинуты, чтобы исключить несанкционированное поступление трубы и поломку УЗ инструмента;

-         далее труба поступает в зону действия второго датчика и пневмопатрон зажимает трубу. Максимальное время между срабатываниями первого и второго датчика не должно превышать 15 сек, в противном случае система воспримет срабатывание первого датчика как ложное и вернется в исходное состояние;

-         срабатывает пневмоцилиндр подачи УЗ инструмента и инструмент касается торца зажатой трубы;

-         главный привод проворачивает трубу против часовой стрелки на два оборота. Для попадания резьбовой части трубы в заход УЗ инструмента;

-         труба начинает вращаться по часовой стрелке. После восьми оборотов скорость начинает плавно уменьшаться и начинается обработка резьбовой части трубы ультразвуком;

-         при достижении инструментом конца резьбовой части трубы, проворачивается тормозная муфта, главный привод останавливается, производится обработка резьбовой части трубы УЗ в течение запрограммированного интервала времени;

-         по окончании интервала УЗ обработки происходит вывинчивание трубы;

-         производится разжим кулачков, включается привод подачи трубы, труба возвращается на конвейер

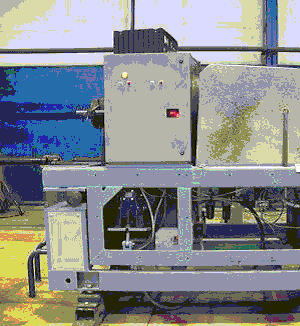

 Рис. 1. Внешний вид установки

Преимущества перед известными аналогами

Автоматический режим работы, высокая производительность, увеличение механической прочности резьбы и ресурса использования труб, ниже стоимость.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение ресурса использования труб в 2 - 3 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.11.2006
