Номер

48-013-06

Наименование проекта

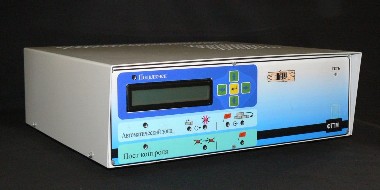

Измеритель статических параметров полевых транзисторов

Назначение

Автоматизированный контроль статических параметров и измерение вольтамперных характеристик транзисторных структур на пластине и готовых приборов в корпусе.

Рекомендуемая область применения

Производство полупроводниковых приборов

Описание

 Результат выполнения конструктоско-технологической разработки.

Измеритель предназначен для автоматизированного контроля статических параметров и измерения вольтамперных характеристик транзисторных структур на пластине и готовых приборов в корпусе. Он работает в составе измерительного комплекса совместно с персональным компьютером, автоматическим зондом и постом контроля.

Измеряемые параметры и характеристики:

 – ток утечки затвора (метод измерения по ГОСТ 20398.6-74);

– начальный ток стока (метод измерения по ГОСТ 20398.8-74);

– остаточный ток стока (метод измерения по ГОСТ 20398.12-80);

– пробивное напряжение затвора (метод измерения в соответствии с ТУ на конкретный тип транзистора);

– напряжение отсечки (метод измерения по ГОСТ 20398.7-74);

– крутизна характеристики (метод измерения по ГОСТ 20398.3-74);

– семейство выходных характеристик;

– зависимость крутизны характеристики от напряжения сток-исток.

 Питание измерителя осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц.

Оператор управляет работой измерителя с персонального компьютера, используя программу «test_mon.exe». При запуске программы открывается ее главное окно

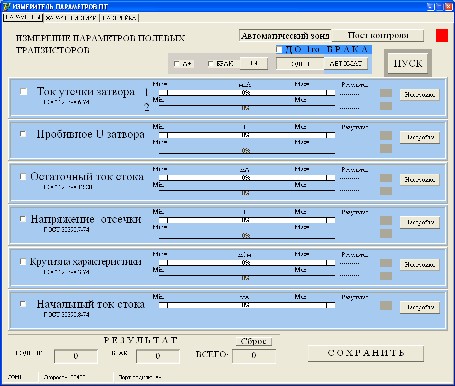

Вид главного окна программы «test_mon.exe» на закладке «Параметры»

 Преимущества перед существующими аналогами.

 1 Быстрая перенастройка при переходе к новому типу приборов.

2 Возможность не только отбраковывать структуры на пластине по принципу значение параметра больше-меньше.  Этот измеритель измеряет значение параметра и позволяет сохранить результаты всех измерений для последующей статистической обработки.

3 Широкий диапазон измерения токов и высокая точность.

4 Меньше габаритные размеры и потребляемая мощность.

Преимущества перед известными аналогами

Быстрая перенастройка при переходе к новому типу приборов, шире набор функций, шире диапазон измерений и выше точность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Габаритные размеры в 5 раз меньше аналога

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.11.2006
