Эффективные вентиляторные градирни

Назначение

Повышение эффективности работы вентиляторной градирни

Рекомендуемая область применения

Системы оборотного водоснабжения.

Описание

Результат выполнения конструкторско-технологической работы.

При разработке конструкции градирни "Вайгач" учитывался как передовой отечественный, так и зарубежный опыт. Несколько оригинальных технических решений, использованных в конструкции, как и вся конструкция в целом, запатентованы.

В градирне вместо традиционного противотока теплоносителей реализован поперечный ток, что позволило в три раза повысить плотность орошения и, как следствие, - значительно уменьшить габариты в горизонтальной плоскости.

Для подачи воздуха в объем градирни использован высокопроизводительный осевой вентилятор, установленный в легкодоступном месте под нижним поддоном. При этом вентилятор не отсасывает влажный воздух из градирни, а вдувает в нее сухой атмосферный воздух. Водораспределительный узел организован принципиально жругим способом. Нагретая вода от потребителей по магистральному трубопроводу подается прямо в верхний бассейн, имеющий множество отверстий в днище, через которые она стекает на ороситель. При этом в конструкции отсутствуют, как традиционная система трубопроводов, так и форсунки.

Чтобы исключить свищи в корпусе, а следовательно, и обмерзание конструкции, обшивка градирни выполнена в профильных полимерных листах в два слоя. Причем, она смонтирована так, что в ней нет ни единого отверстия для крепежных деталей.

Для продления срока службы агрегата все элементы конструкции, кроме нижней опорной, выполнены из нержавеющей стали, а ороситель, каплеуловитель и обшивка - из полимерных материалов. Нижняя опорная конструкция выполнена из "черной"стали, но она может быть в любое время без остановки агрегата защищена от коррозии нанесением специальных покрытий. Эти технические решения позволяют продлить срок службы всего агрегата без капитального ремонта до 25 лет.

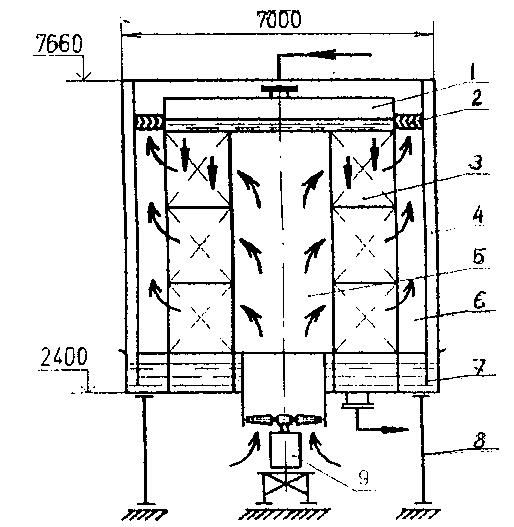

1 - верхний бассейн; 2 - каплеуловитель; 3 - ороситель; 4 - обшивка; 5 - шахта; 6 - тех.проход; 7 - поддон; 8 - опорная конструкция; 9 - вентилятор

Преимущества перед известными аналогами

Малые габариты, низкая себестоимость, удобство технического обслуживания.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Используемые оригинальные технические решения позволяют продлить срок службы всего агрегата без капитального ремонта до 25 лет.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2006
