ИННОВАЦИИ БИЗНЕСУ

Номер

42-005-06

Наименование проекта

Пневматический смеситель порошкообразных материало

Назначение

Для смешивания различных компонентов порошкообразных материалов

Рекомендуемая область применения

Металлургия

Описание

Описание к ИЛ № 42-005-06

            Данная работа является результатом  выполнения конструкторской разработки.

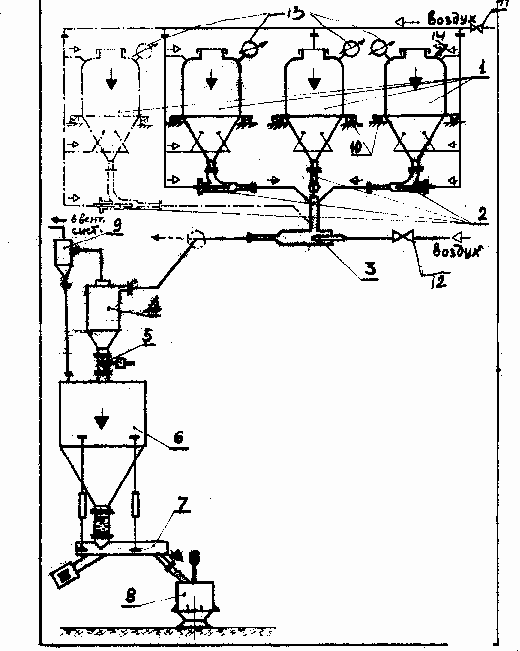

            Пневматический смеситель (см. рисунок)  порошкообразных материалов  состоит из бункера 1, эжекторов выдачи порошка 2, эжекторов – смесителей 3, бункера сборника смеси 4, виброрукава-дозатора 5, общего бункера 6, вибратора 7, бункера переносного 8, бункера отходов 9, фундаментных опор 10, вентилей 11,12, манометров 13.

Пневматический смеситель порошкообразных материалов

            Работает смеситель следующим образом. В каждый бункер загружаются отдельные компоненты порошков. Магистральный воздух давлением до 0,7 атм через вентили поступает как сверху, так и снизу каждого бункера, вследствие чего порошок псевдоожижается. Через свои эжекторы порошки поступают в эжектор-смеситель.

            Полученная порошковая смесь пневмотранспортом поступает в бункер. При  заполнении бункера на 2/3 объема смесь поступает через виброрукав с механическим дозатором в общий бункер-сборник, который связан подвесками с виброемкостью.

            Из виброемкости порошковая смесь направляется в бункер, который перемещается краном к месту потребления.

            Некондиционная часть смеси уходит в бункер-сборник, а часть – в вентиляционную систему и далее в сборник пыли.

Преимущества перед известными аналогами

Повысилось качество смешивания порошков различной фракции

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 50% повысилась производительность труда

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.10.2006
