Инновации бизнесу. Приставка к бытовому холодильнику для обеспечения подогрева пола в жилом помещении

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

25-009-06

Наименование проекта

Приставка к бытовому холодильнику для обеспечения подогрева пола в жилом помещении

Назначение

Обогрев пола в жилом помещении за счет энергии, затраченной при работе бытового холодильника

Рекомендуемая область применения

Жилищно-коммунальное хозяйство

Описание

Результат выполнения конструкторской разработки.

Известно, что все стандартные бытовые холодильники в процессе охлаждения продуктов в своих камерах постоянно выделяют наружу большое количество тепла – это тот теплый воздух, который ометает ребристый змеевик с хладоагентом, расположенный сзади холодильника. Так, при средней мощности рядового холодильника в пределах 180-250 Вт более 75 % этой мощности уходит на простой нагрев воздуха, который затем конвективным путем нагревает только воздух жилого помещения под потолком.

Для повышения потребительских свойств холодильника предложено оснастить его несложным дополнительным устройством – приставкой.

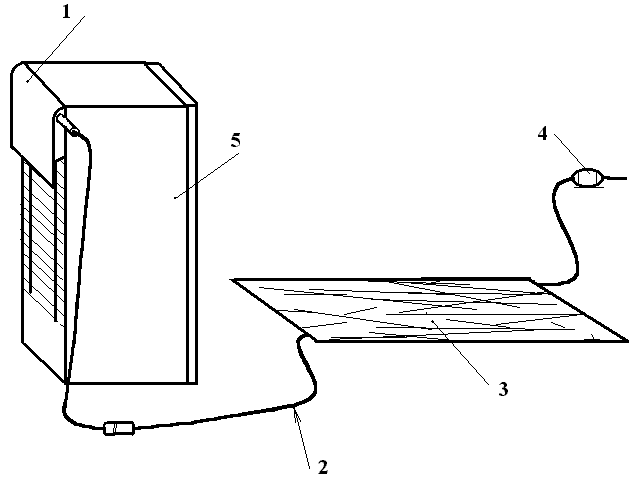

Конструкция специальной приставки к бытовому холодильнику (показана на рисунке) состоит из накопительной камеры 1, шлангов 2 для перекачки воздуха, напольного коврика 3 и воздушного насоса 4.

Накопительная камера служит для улавливания теплого воздуха, исходящего от калорифера холодильника. Она устанавливается сверху на задней стенке холодильника. К камере присоединен штуцер, к которому при необходимости прикрепляется воздушный шланг для отсоса теплого воздуха.

Напольный коврик выполнен в виде обычного тканого ковра, начиненного трубчатой системой из серии эластичных трубок, которая соединяется шлангами с одной стороны со штуцером на накопительной камере, а с другой стороны – с воздушным откачивающим насосом.

При работе холодильника для нагрева пола включают в работу отсасывающий насос, который откачивает горячий воздух из накопительной камеры и пропускает этот воздух по шлангам через коврик, лежащий на полу.

Таким образом, новое устройство-приставка к холодильнику позволяет использовать один и тот же бытовой холодильник и как средство для охлаждения продуктов, и как устройство для обогрева пола в жилом помещении. Этим значительно повышается не только коэффициент использования самого холодильника, но и коэффициент полезного действия (КПД) самого холодильного агрегата этого холодильника.
