Наименование проекта Статорная многофункциональная обмотка асинхронного генератора |
|
Назначение Расширение функциональных возможностей обмотки для создания одинаковых по величине напряжений разной частоты и дополнительного пониженного напряжения высшей частоты |
|
Рекомендуемая область применения Автономные электростанции малой и средней мощности |
|
Описание

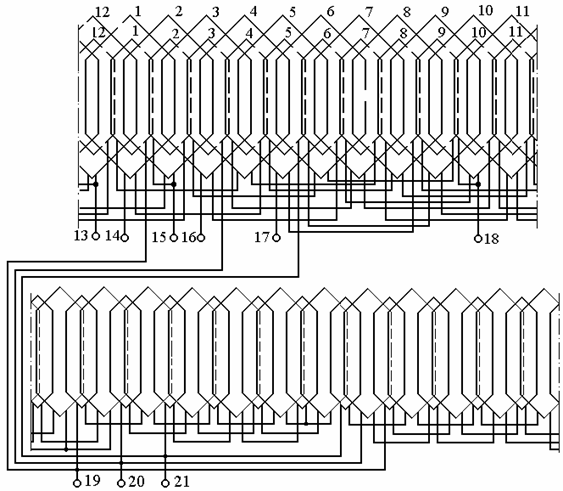

Результат выполнения конструкторской разработки. На фиг. 1 показана схема обмотки; на фиг. 2 показано направление токов в катушках при 16 полюсах; на фиг. 3 показано направление токов в катушках при 4 полюсах; на фиг. 4 показаны схемы подключения конденсаторов и нагрузки. Согласно фиг. 1, статорная многофункциональная обмотка содержит 12 пар концентрически расположенных внешних однослойных и внутренних двухслойных катушек в каждой паре, составляющие основную обмотку, выводы 13, 14, 15, 16, 17, 18, 19, 20, 21 и конденсаторы возбуждения 22, 23, 24, при этом в первую фазу входят 1, 4, 7, 10 пары, во вторую 3, 6, 9, 12 пары, в третью 5, 8, 11, 2 пары с встречным включением в фазе однослойных и двухслойных катушек разных пар, первые выводы 14, 16, 17 взяты от начал однослойных катушек 1, 3, 5 пар, вторые выводы 13, 15, 18 основной обмотки взяты от объединенных начал двухслойных и концов однослойных катушек 2, 10, 12 пар, от концов двухслойных катушек 1, 3, 5 пар взяты третьи выводы 19, 20, 21, к которым подключена дополнительная шестнадцатиполюсная обмотка. На фиг. 1 показана схема обмотки; на фиг. 2 показано направление токов в катушках при 16 полюсах; на фиг. 3 показано направление токов в катушках при 4 полюсах; на фиг. 4 показаны схемы подключения конденсаторов и нагрузки. Согласно фиг. 1, статорная многофункциональная обмотка содержит 12 пар концентрически расположенных внешних однослойных и внутренних двухслойных катушек в каждой паре, составляющие основную обмотку, выводы 13, 14, 15, 16, 17, 18, 19, 20, 21 и конденсаторы возбуждения 22, 23, 24, при этом в первую фазу входят 1, 4, 7, 10 пары, во вторую 3, 6, 9, 12 пары, в третью 5, 8, 11, 2 пары с встречным включением в фазе однослойных и двухслойных катушек разных пар, первые выводы 14, 16, 17 взяты от начал однослойных катушек 1, 3, 5 пар, вторые выводы 13, 15, 18 основной обмотки взяты от объединенных начал двухслойных и концов однослойных катушек 2, 10, 12 пар, от концов двухслойных катушек 1, 3, 5 пар взяты третьи выводы 19, 20, 21, к которым подключена дополнительная шестнадцатиполюсная обмотка. На фиг. 1 показана схема обмотки; на фиг. 2 показано направление токов в катушках при 16 полюсах; на фиг. 3 показано направление токов в катушках при 4 полюсах; на фиг. 4 показаны схемы подключения конденсаторов и нагрузки. Согласно фиг. 1, статорная многофункциональная обмотка содержит 12 пар концентрически расположенных внешних однослойных и внутренних двухслойных катушек в каждой паре, составляющие основную обмотку, выводы 13, 14, 15, 16, 17, 18, 19, 20, 21 и конденсаторы возбуждения 22, 23, 24, при этом в первую фазу входят 1, 4, 7, 10 пары, во вторую 3, 6, 9, 12 пары, в третью 5, 8, 11, 2 пары с встречным включением в фазе однослойных и двухслойных катушек разных пар, первые выводы 14, 16, 17 взяты от начал однослойных катушек 1, 3, 5 пар, вторые выводы 13, 15, 18 основной обмотки взяты от объединенных начал двухслойных и концов однослойных катушек 2, 10, 12 пар, от концов двухслойных катушек 1, 3, 5 пар взяты третьи выводы 19, 20, 21, к которым подключена дополнительная шестнадцатиполюсная обмотка. Статорная многофункциональная обмотка асинхронного генератора работает следующим образом. Режим 1. Конденсаторы возбуждения 22, 23, 24 и высоковольтная нагрузка подключены ко вторым выводам 13, 15, 18 (фиг. 4). Выводы 14, 16, 17 соединены между собой. Низковольтная нагрузка, например, электроинструмент 36 В, 200 Гц, подключена к третьим выводам 19, 20, 21.
Фиг.1 При вращении ротора асинхронного генератора с частотой, например, 1500 мин-1 (157 с-1), за счет остаточного намагничивания и конденсаторов возбуждения 22, 23, 24 в статорной многофункциональной обмотке наводится ЭДС и генератор самовозбуждается. Нагрузка питается различным напряжением с частотой тока 200 Гц. В качестве низковольтной нагрузки можно подключить трехфазный выпрямитель и использовать для питания сварочной дуги. Режим 2. Обмотки соединяются в «звезду». К первым выводам 14, 16, 17 подключается нагрузка и конденсаторы возбуждения. В этом случае получается четырехполюсная обмотка. При вращении ротора с той же фиксированной частотой, например, 1500 мин-1 (157 с-1), генератор возбуждается и многофункциональная обмотка будет выдавать напряжение с частотой тока 50 Гц.
Фиг.2
Фиг.3

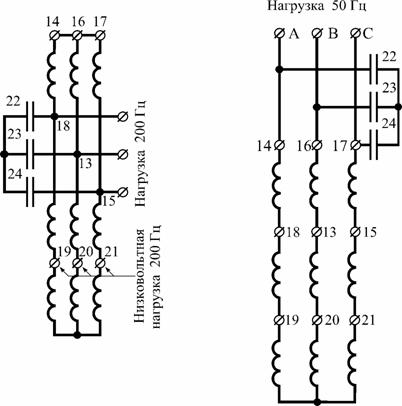

Фиг.4 |
|
Преимущества перед известными аналогами Позволяет в автономных источниках электроэнергии с фиксированной частотой вращения двигателя создавать одинаковые по величине напряжения и доп.напряжение высшей частоты |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Годовой экономический эффект - 10,3 тыс.руб. на 1 кВт установленной мощности генератора |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 29.11.2006 |
