Номер

21-001-06

Наименование проекта

Диван-кровать

Назначение

Используется для экономии использования жилого помещения

Рекомендуемая область применения

Может примененяться в домах-интернатах, детских комнатах, учреждениях здравоохранениях, в жилых помещениях с ограниченной площадью

Описание

Описание к ИЛ № 21-001-06

Изобретение относится к легкой промышленности, в частности к мебели, преобразуемой из положения "диван" в положение "двухъярусная кровать", которая может быть использована в помещениях с ограниченной площадью.

Известен диван-кровать, содержащий основание, вертикальные боковины, спинку, шарнирно соединенную с вертикальными боковинами с возможностью поворота для образования кровати второго яруса и фиксации в горизонтальном положении посредством держателей - патент Германии №3209092, кл. А 47 В 19/20, 1983.

Указанный диван-кровать является наиболее близким аналогом данного изобретения.

Недостатком известного диван-кровати является неудобство в эксплуатации, поскольку его вертикальные боковины крепятся к потолку и полу, что не обеспечивает возможности его перемещения и установки в любом удобном для пользователя месте помещения.

Техническим результатом изобретения является повышение удобства в эксплуатации, повышение надежности и расширение функциональных возможностей.

Указанный технический результат достигается за счет того, что диван-кровать, содержащий основание, вертикальные боковины, спинку, шарнирно соединенную с вертикальными боковинами с возможностью поворота для образования кровати второго яруса и фиксации в горизонтальном положении посредством держателей, имеет заднюю стенку, на которой выполнены направляющие пазы, при этом держатели другими своими концами установлены в направляющих пазах задней стенки с возможностью перемещения и фиксации спинки в положении "диван" и в положении "кровать второго яруса". Для фиксации держателей в рабочем положении стенка имеет гнезда, сообщающиеся с ее пазами.

Толщина спинки по ее периметру с внешней стороны выполнена увеличенной.

Вертикальные боковины имеют выемки для ног.

Фиг. 1

Фиг. 2

Фиг. 3

Фиг. 4

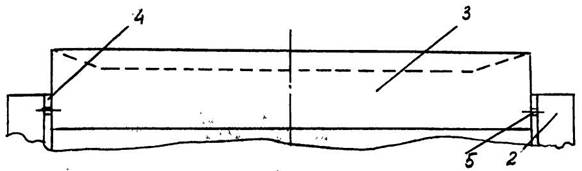

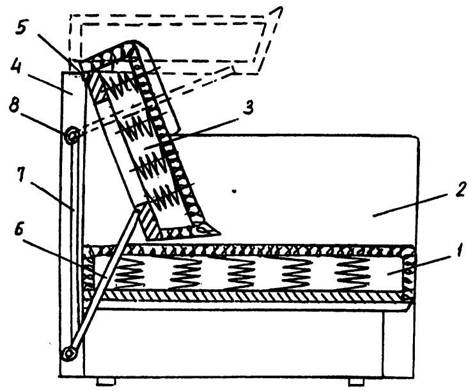

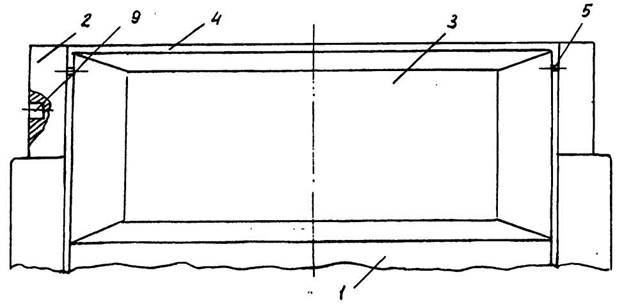

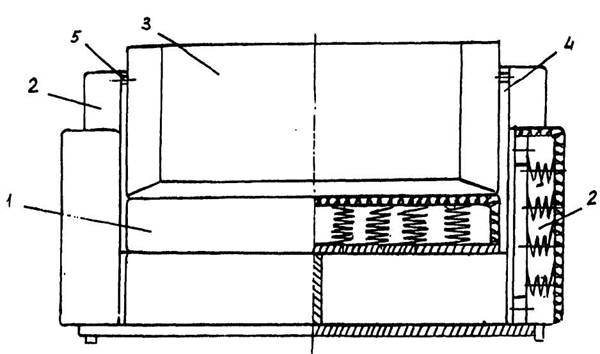

На фиг.1 представлен диван-кровать, частичный разрез, на фиг.2 - то же, поперечный разрез, на фиг.3 - спинка в горизонтальном положении, вид спереди, на фиг.4 - диван-кровать в положении двухъярусной кровати, вид сверху.

Диван-кровать содержит основание 1, вертикальные боковины 2, спинку 3 и заднюю стенку 4. Спинка 3 при помощи осей 5 шарнирно соединена с вертикальными боковинами 2, имеет шарнирно соединенные с ней одним концом держатели 6. На задней стенке 4 выполнены направляющие пазы 7 с гнездами 8, при этом держатели 6 другими своими концами расположены в пазах 7 с возможностью перемещения вдоль них и фиксации в положении "кровать второго яруса".

Диван-кровать переводится в положение "кровать" путем поворота спинки 3 в горизонтальное положение, при этом держатели 6 перемещаются по направляющим пазам задней стенки и в рабочем положении фиксируются в сообщающихся с пазами 7 гнездах 8.

Для повышения удобства при пользовании кроватью спинка 3 по периметру с внешней стороны имеет увеличенную толщину, а вертикальные боковины имеют выемки 9 для ног.

При установке спинки в положении кровати второго яруса площадь основания, образующего кровать первого яруса, увеличивается за счет участка, находящегося за спинкой, когда диван-кровать находится в положении "диван", что повышает комфортность кровати, а в целом улучшает эргономические характеристики всего изделия мебели.

Преимущества перед известными аналогами

Известен диван-кровать - патент Германии № 3209092, кл. А 47 В 19/20, 1983. Недостатком этого диван-кровати является неудобство в эксплуатации, тк его верт. боковины крепятся к потолку и полу, что не позволяет перемещать его в пространстве

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Предлагаемое решение предполагает трансформацию в вертикальном направлении, что особенно актуально в помещениях с ограниченной площадью и в условиях высокой стоимости жилья.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.10.2006
