ИННОВАЦИИ БИЗНЕСУ

Номер

20-011-06

Наименование проекта

Станция управления насосами с УМП

Назначение

Ручное и автоматическое управление асинхронными электродвигателями.

Рекомендуемая область применения

Насосные станции водоснабжения

Описание

-Результат выполнения конструкторской разработки.

          Станция управления (СМП) содержит устройство мягкого пуска, коммутационную и защитную аппаратуру, а также устройства автоматики.

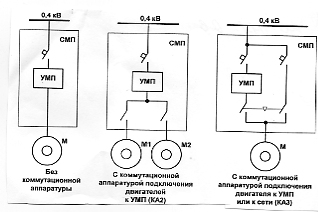

          Варианты однолинейных схем силовых цепей питания одного и двух двигателей представлены на рисунках.

          Управление пуском и остановом двигателей ведется в ручном режиме с помощью кнопочного пульта, а в автоматическом - посредствомтехнологического контроллера.

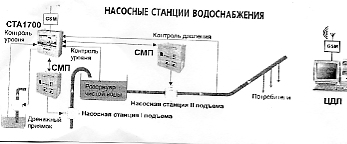

         При использовании станции, например, в системах водозабора, управление пуском и остановом насосных агрегатов производится в автоматическом режиме  посредством наблюдения за уровнем в приемном резервуаре.

         Разгон и тормажение двигателя производится по выбранному при программировании закону, позволяющему оптимизировать технологический процесс и минимизировать потери. Устройство мягкого пуска позволяет исключить перегрузки, электрические и гидравлические удары.

        Станция снабжена набором защит и индикацией текущего состояния.

        Защиты производятся по:

- нарушению параметров силового питания

- перегрузке электродвигателя

- температуре оборудования или окружающей среды

- выходу изх строя элементов станции

        Индицируется:

- наличие входного напряжения питания

- состояние станции "работа"

- состояние станции "авария", причина аварии

- ток двигателя

- скорость двигателя

- момент на валу двигателя

         Для управления и телеметрии станция имеет последовательный канал связи. Рационально применение станции СМП в комплексе с технологическим контроллером СТА-1700 и станциями частотного управления серии СЧ 400.

Преимущества перед известными аналогами

Устройство мягкого пуска позволяет исключить перегрузки, электрические и гидравлические удары.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение уровня рентабельности на 30%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.10.2006
