Наименование проекта

Установка для откачки ампул

Назначение

Проведение промышленных технологических процессов в вакууме и в разряженных средах

Рекомендуемая область применения

Вакуумная техника

Описание

Результат выполнения научно-исследовательской работы.

Установка для откачки ампул предназначена для получения вакуума в кварцевых ампулах с исследуемыми кристаллами, а также эвакуации их под глубоким вакуумом.

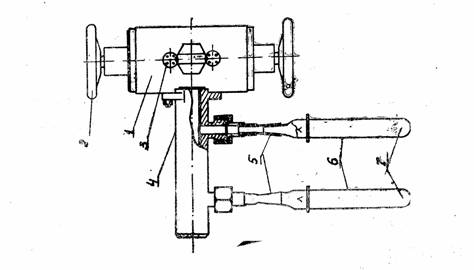

Схема 1. Установка для откачки ампул.

Состоит из следующих основных деталей и узлов: металлической вакуумной камеры 1, двух сильфонных вентилей 2, датчиков давления 3 (монометрическая и ионизированная лампы), металлической трубы 4 с двумя отверстиями, шлифов 5, двух кварцевых ампул 6, образцов 7, подлежащих откачке.

Ампулы с образцами соединяются с патрубком несколькими способами: с помощью шлифа, переходными кольцами металл-стекло, непосредственно с помощью резиновых прокладок в виде манжет. Для отпайки на ампуле делается специальная шейка 8 и переходная головка, с помощью которой возможно соединение ампул различного диаметра. По достижении вакуума 10^-5 мм рт. ст. в рабочем объеме ампула с образцом отпаивается кислородно-ацетиленовой горелкой. Затем ампула подвергается последующим различным технологическим операциям – термоотжигу, облучению, выращиванию и т. д. При необходимости возможна работа в атмосфере инертного газа.

Конструктивное размещение вентилей позволяет без отключения высокого вакуума в системе производить замену ампул с образцами за короткий период времени, что позволяет беспрерывно использовать установку.

Установка малогабаритна, проста по конструкции, надежна в работе, высокопроизводительна.

Преимущества перед известными аналогами

Беспрерывное использование установки

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономический эффект по сравнению с аналогом более 60%

Возможность передачи за рубеж

Возможна передача за рубеж
