Наименование проекта

Устройство для дозировки реагента

Назначение

Обработка продукции скважины химическими реагентами

Рекомендуемая область применения

Разработка нефтяных месторождений в осложненных условиях

Описание

Результат выполнения научно-исследовательской работы

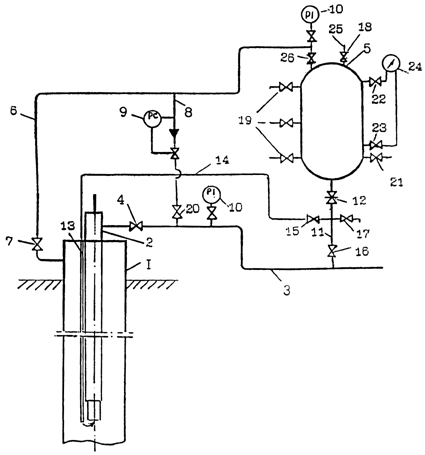

Устройство включает эксплуатационную колону скважины 1, насосно-компрессорную трубу 2, выкидную линию 3 с задвижкой 4 выкидной линии, контейнер для реагента 5, газопровод 6 с краном 7, байпасную линию 8 с регулятором 9 давления газа в байпасной линии 8, манометры 10, трубку 11 с регулирующим краном 12, канал 13 в  затрубном пространстве, связывающий устье скважины с приемом насоса в скважине; трубка 14 для подачи реагента из контейнера 5 в канал и запорные краны.

Предлагаемое устройство работает следующим образом.

Вблизи устья скважины устанавливают контейнер 5 для реагента, верхнюю часть которого связывают газопроводом 6 с кранами 7 и 26 с затрубным пространством скважины между эксплуатационной колонной скважины 1 и насосно-компрессорной трубой 2. Нижнюю часть контейнера 5 связывают трубкой 11 с выкидной линией 3 с задвижкой 4. Трубка 11 оснащена регулирующим краном 12 и запорным краном 16, а также выходом в атмосферу с краном 17. Одновременно трубка 11 соединена трубкой для подачи реагента 14 через запорный кран 15 с каналом 13. На выкидной линии 3 и газопроводе 6 устанавливают манометры 10. Выкидная линия 3 и газопровод 6 соединены байпасной линией 8, на которой установлен регулятор давления газа 9 и запорный кран 20. Контейнер 5 оборудуют патрубком 25 для заливки реагента в контейнер; патрубок снабжен запорным краном 18. Контейнер 5 оборудован уровнемером 24 с запорными кранами 22 и 23 для определения уровня реагента в контейнере, а также запорными кранами 19 для отбора проб реагента и дренажной линией с запорным краном 21.

После сборки устройства по предложенной схеме контейнер заправляют необходимым реагентом путем закачки его через патрубок 25. Вместимость контейнера 5 и количество реагента определяют с учетом расхода реагента и заданного периода между заправками. При работе скважины в затрубном пространстве накапливается газ под давлением, поддерживаемым регулятор давления газа 9. Регулятор давления газа 9 поддерживает давление газа в затрубном пространстве и в газопроводе 6 больше, чем в давление жидкости в выкидной линии 3. Газ таким же давлением воздействует на реагент в контейнере 5. При этом реагент под этим давлением, превышающим давление в выкидной линии, вытесняется из контейнера 5 через регулирующий кран 12 по трубке 11 при закрытых запорных кранах 15 и 17 в выкидную линию 3 при открытом запорном кране 16. А при закрытых запорных кранах 16 и 17 и открытом запорном кране 15 реагент по трубке 14 подается в канал 13 и по каналу 13 - на прием насоса в скважину.

По показаниям манометров 10 на выкидной линии 3 и на газопроводе 6 оценивают величину перепада давления, обеспечивающего вытеснение реагента из контейнера. Одновременно манометры 10 позволяют контролировать работу регулятора давления газа 9.

Для контроля величины дозы реагента используют выход в атмосферу с запорным краном 17. При этом при настроенном режиме работы контейнера при закрытых запорных кранах 15 и 16 и открытом запорном кране 17 дозу реагента набирают в мерный цилиндр за определенное время. При необходимости изменения дозы путем изменения положения регулирующего крана 12 достигают необходимую величину дозы реагента. После настройки устройства на определенную дозу реагента запорный кран 17 закрывают и открывают запорные краны на нужной линии: на выкидной линии 3 или на прием насоса по каналу 13 через трубку 14.

В необходимых случаях контейнер для реагента оборудуют подогревателем и размещают его в обогреваемом помещении.

Преимущества перед известными аналогами

Подача реагента в скважину без избыточного давления самотеком, доза реагента регулируется в широком интервале 1-100 л/сут

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 2 раза
