ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-007-06 |
|
Наименование проекта Калибр комбинированный для контроля изготовления головок баллонов |
|
Назначение Контроль соосности резьбового и гладкого отверстий "Головок баллонов" после механической обработки. |
|
Рекомендуемая область применения Машиностроение и металлообработка. |
|
Описание
Результат выполнения конструкторской разработки. Калибр (см. рисунок) имеет диаметр 65 Заготовка "Головки баллона", выполненная свободной ковкой, подлежит полной механической обработке: при этом резьбовое отверстие с диаметром резьбы М80х3-6Н и гладкое отверстие диаметром 65Н9, служащие для установки переходника устройства приема сжатого воздуха, должны быть соосны друг другу. По окончании механической обработки резьбовое отверстие "Головки баллона" контролируется стандартными резьбовыми проходным и непроходным калибрами, гладкое отверстие - стандартными гладкими проходным и непроходным калибрами, а затем проводится контроль соосности обоих отверстий описанным калибром.

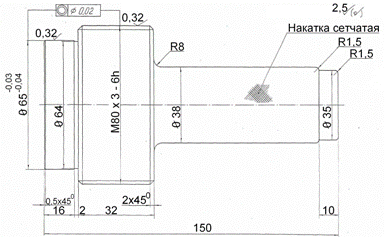

Рис. Калибр комбинированный для контроля изготовления головок баллонов. |
|
Преимущества перед известными аналогами Внедрение калибра позволило повысить качество продукции и безопасность труда работающих. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 25-35% повысилась производительность труда, сократились трудозатраты. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.12.2005 |
мм на длине 16 мм и резьбовой участок с диаметром резьбы М80х3-6h, выполненные соосно друг другу и переходящие по радиусуr8 в рукоятку диаметром 38 мм с сетчатой накаткой и хвостовиком диаметром 35 мм на длине 10 мм. Калибр устанавливается из стали марки ХВГ ГОСТ 5950 с термообработкой до твердостиhrc=50ё60 единиц с последующей химочисткой, шлифовкой и резьбошлифовкой гладкого и резьбового диаметров.
