Номер

02-032-06

Наименование проекта

Камера для испытаний пожарных извещателей

Назначение

Относится к противопожарной технике, в частности к стендам и камерам для испытаний пожарных извещателей.

Рекомендуемая область применения

Противопожарная техника

Описание

            Результат выполнения конструкторской разработки.

Предлагаемое техническое решение относится к противопожарной технике, в частности к стендам и камерам для испытаний пожарных извещателей.

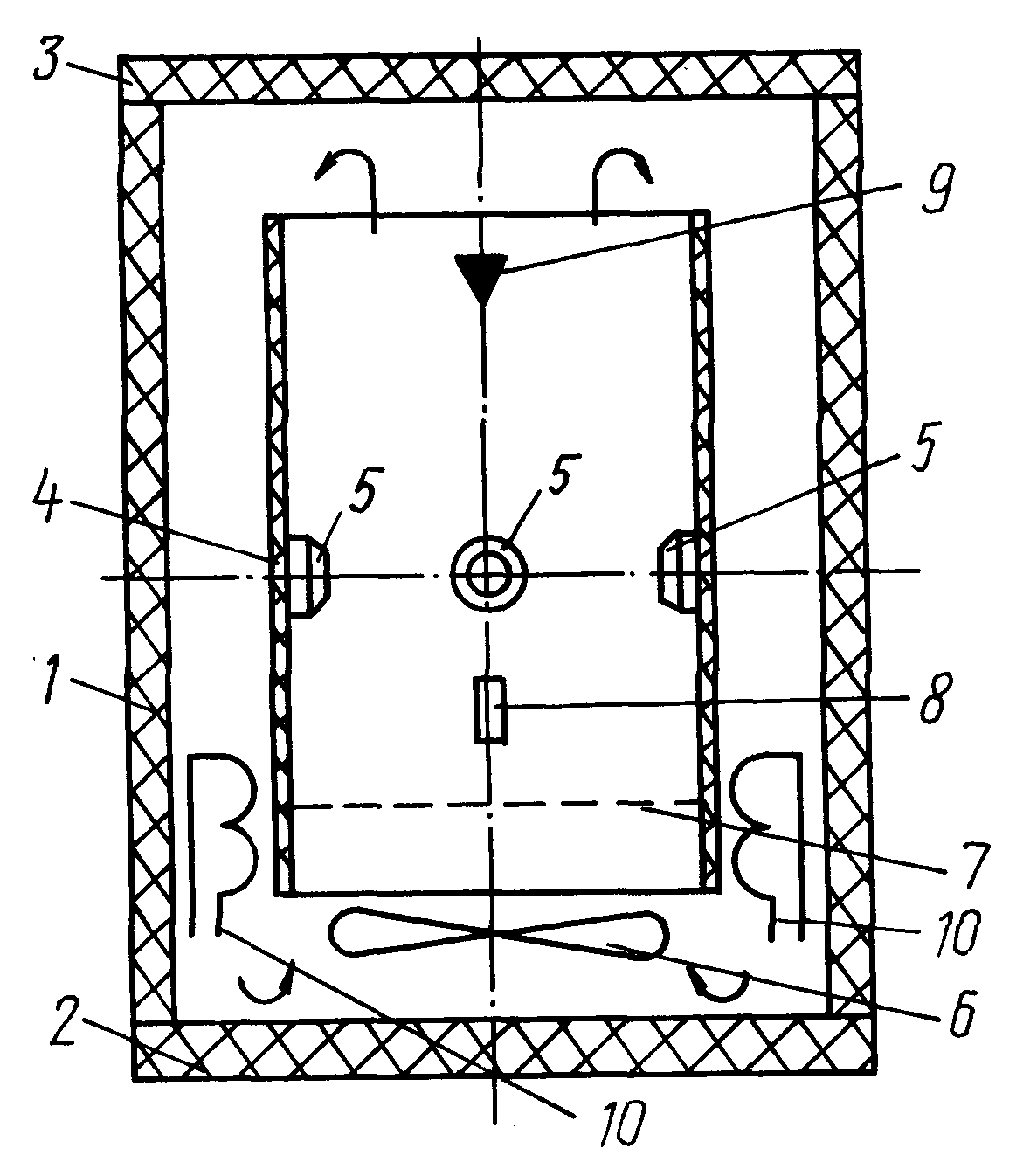

Конструкция камеры представлена на чертеже, где: 1 - внешняя труба, 2 - днище, 3 - крышка, 4 - внутренняя труба, 5 - извещатели, 6 - вентилятор, 7 - выравниватель воздушного потока, 8 - датчик скорости воздушного потока, 9 - датчик температуры, 10 - электронагреватели.

Камера работает следующим образом: после того как на электронагреватели 10 и привод (не показан) вентилятора 6 подается напряжение питания, нагретый воздух, перемешиваясь лопастями вентилятора, направляется в трубу 4 через выравниватель воздушного потока 7 и поступает в зону измерений, где расположены последовательно по ходу теплового потока датчик скорости воздушного потока 8; испытываемые извещатели 5, закрепленные на внутренней поверхности трубы 4 на одном уровне и на одинаковом расстоянии друг от друга; датчик температуры 9. Далее, истекая из трубы 4, воздух равномерно распределяется и, проходя в пространстве между трубами 1 и 4, снова достигает зоны нагрева.

Практическое осуществление испытательной камеры не вызывает затруднений, так как она изготавливается известными в технике способами из известных материалов. Практическая потребность в энергосберегающих малоинерционных и высокопроизводительных испытательных камерах в условиях серийного производства велика, и предлагаемое техническое решение позволяет такую потребность удовлетворить.

Преимущества перед известными аналогами

Повышение производительности контрольно-испытательных работ за счет создания одинаковых условий для любого количества одновременно испытываемых извещателей, а также в снижении инерционности и энергоемкости испытательной камеры.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 10 раз.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.11.2006
