Номер

15-005-06

Наименование проекта

Воздухораспределитель

Назначение

Вентиляция производственных помещений

Рекомендуемая область применения

Здания и сооружения различного назначения

Описание

Описание к ИЛ № 15-005-06

Результат конструкторской разработки.

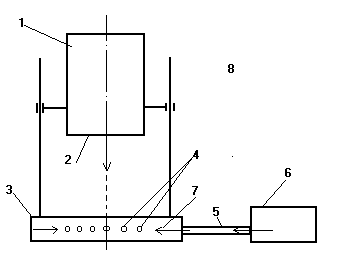

Воздухораспределитель содержит патрубок 1, связанное с патрубком 1 и установленное за его выходным торцем 2 тело 3 для взаимодействия с внешней поверхностью истекающей струи. Тело 3 выполнено в виде соосного с патрубком 1 полого тороида 3 с внутренним диаметром не менее диаметра выходного сечения патрубка 1. Тороид 3 имеет внутреннюю радиальную перфорацию 4. Причем внутренняя полость 7 тороида 3 сообщается трубопроводом 5 с источником 6

управляющей среды. Тороид 3 установлен с возможностью осевого телескопического перемещения вдоль осевых направляющих 8, связанных с патрубком 1.

Воздухораспределитель работает следующим образом. Приточный воздух поступает в патрубок 1 и далее в виде компактной струи направляется в помещение. Для повышения затухания приточной струи производят радиальный вдув в нее управляющей среды от источника 6 через трубопровод 5, внутреннюю полость 7 тороида 3 и внутреннюю радиальную перфорацию 4. При соударении струй управляющей среды с приточной струей происходит гашение скорости потока, повышается турбулизация истекающей струи. Все это позволяет повысить степень затухания струи. Перемещая тороид 3 в осевом направлении, можно осуществлять регулирование степени затухания воздушного потока. Внутренний диаметр тороида выбирается из условия обеспечения радиального

Преимущества перед известными аналогами

Расширен диапазон регулирования степени затухания воздушного потока

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Устройство обеспечивает получение стабильных результатов

Технико-экономический эффект

Дальнобойность истекающей струи воздуха повышена на 30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

07.11.2006
