24-074-04

Наименование проекта

Зерноочистительно-сушильный комплекс производительностью 20 т/ч

Назначение

Для приема зернового вороха, сушки и очистки семенного и продовольственного зерна.

Рекомендуемая область применения

Сельскохозяйственные предприятия в зонах, характеризующихся повышенной влажностью зерна в период уборки.

Описание

Описание к ИЛ № 24-074-04

Результат выполнения конструкторской и технологической разработки.

Комплекс состоит из технологически увязанных между собой двух приемных бункеров с аэрожелобами общей вместимостью 50 т зерна, сушильного отделения с зерносушилкой С-20 производительностью 20 пл. т/ч и очистительного отделения, со­держащего оборудование производства ФРГ: машину предварительной очистки К 527, машину вторичной очистки К 547 и триерный блок К 236. Кроме того, в состав ком­плекса входят четыре вентилируемых бункера К 878 (ФРГ) для временного хранения влажного и сухого зерна и три бункера типа ЗАВ для сбора и отгрузки фракций.

Очистительное отделение имеет размеры в плане 19,8x16,5 м и высоту по конь­ку -13 м. Зерноочистительное оборудование размещено на бункерах типа ЗАВ.

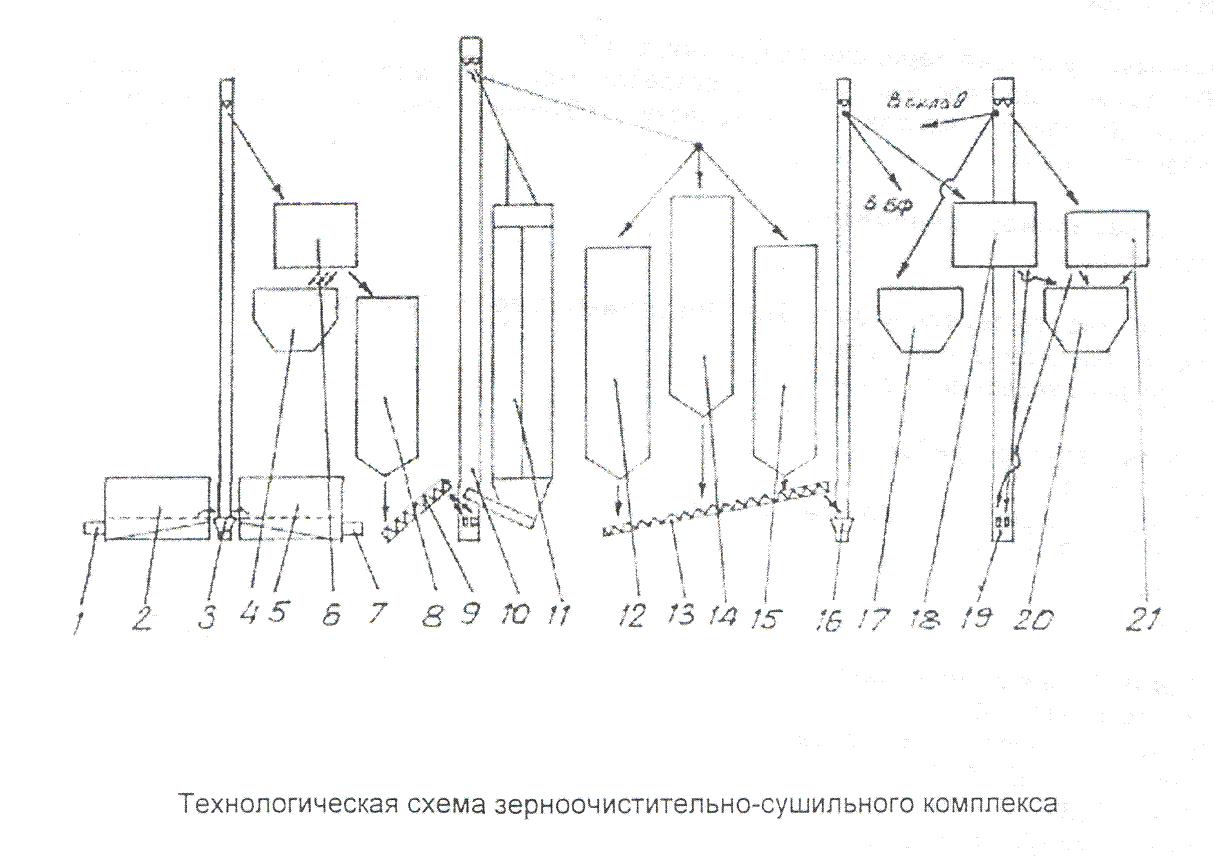

Зерноочистительно-сушильный комплекс работает следующим образом. Зерно­вой ворох самосвальным автотранспортом с боковой или задней разгрузкой загружает­ся в приемные бункера 2 {см.рисунок) и 5 с аэрожелобами. Воздушным потоком, созда­ваемым вентиляторами ВО5 1 и 7, зерно дозированно подается в норию НПЗ-50 3 и далее - в машину К 527 6 на предварительную очистку. Отходы от машины 6 направ­ляются в бункер 4 влажных отходов, а очищенное зерно - также самотеком - в бункер К878 8 резерва влажного зерна.

Из бункера 8 зерно дозированно шнековым транспортером 9 подается в норию 10 сушилки С-20 11. После сушки зерно вторым потоком нории 10 загружается в бун­кера К 878 12, 14, 15 резерва сухого зерна. Из этих бункеров зерно дозированно шне­ком 13 и норией НПЗ-20 16 подается на вторичную очистку в машину К 547 18. Очи­щенное зерно норией Т 205 19 направляется в триерный блок К 236 21. Семена от триерного блока вторым потоком нории 19 подаются либо в склад, либо в бункер се­мян 17, а отходы от машины 18 и триерного блока - самотеком в бункер фуражных от­ходов 20.

Варианты работы зерноочистительно-сушильного комплекса:

- при обработке зерна, не требующего сушки, оно из бункера резерва влажного зерна 8 транспортером 9 подается во второй поток нории 10, которая направляет его в бункера 12, 14, 15,  минуя сушилку;

- при обработке фуражного зерна, не требующего вторичной очистки, оно из бункеров 12, 14, 15 шнеком 13 и норией 16 подается не в машину 18, а сразу в бункер фуражных отходов 20.

Преимущества перед известными аналогами

Простота и универсальность технологической схемы. Надежность технологического процесса. Отсутствие завальных ям и приямков.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

1. Повышение производительности труда в 3 раза. 2. Улучшение качества семян, доведение до посевных кондиций 1-го и !1-го классов. 3. Сокращение потерь зерна при обработке на 70%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

10.11.2004
