Результат выполнения научно-исследовательской работы.

Лаборатория (рис.1) выполнена в виде последовательно и параллельно соединенных технологически, гидравлически и гидродинамически связанных автоматизированных аппаратов и блоков водоперекачки и водоочистки и включает: насосные станции первого и второго подъемов, напорные водоводы с камерами переключения, технологические аппараты и блоки водоподготовки: камера хлопьеобразования, горизонтальный отстойник, воздухоотделитель, осветлитель со слоем взвешенного осадка, безнапорный скорый и напорный скорый, и сверхскоростной фильтры, промежуточные резервуары исходной, осветленной и чистой вод, реагентное хозяйство для приготовления и дозирования реагентов при обработке воды. Лаборатория снабжена автоматизированной системой управления технологическими процессами с центральным диспетчерским пунктом с мнемосхемой на базе ПЭВМ.

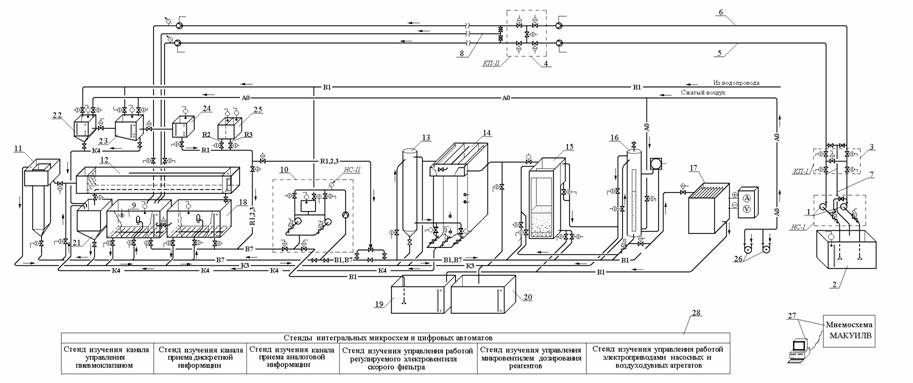

Рис. 1. Схема лабораторного комплекса системы водоснабжения с компьютерным управлением

1 - насосная станцияiподъема; 2 - резервуар исходной воды; 3,4 - камеры переключения; 5,6 - напорные водоводы; 7,8 - трубопроводы сброса воды; 9 - промежуточный резервуар; 10 - насосная станцияiiподъема; 11 - камера хлопьеобразования; 12 - горизонтальный отстойник; 13 - воздухоотделитель; 14 - осветлитель со взвешенным осадком; 15 - скорый безнапорный фильтр; 16 - напорный фильтр; 17 - установка обеззараживания воды «Поток»; 18,19,20 - резервуары осветленной, чистой и сточных вод; 21 - резервуар осадка; 22,23 - растворный и расходный баки коагулянта; 24,25,26 - баки-дозаторы коагулянта, флокулянта и щелочи; 27 - диспетчерский пункт; 28 - стенд интегральных микросхем и цифровых автоматов.

Трубопроводы: А0 - сжатого воздуха; В1,В7 - чистой и исходной вод; К3,К4 - сточной воды и осадка;r1,r2,r3 - растворов коагулянта, флокулянта и щелочи.
