Результат выполнения научно-исследовательской разработки.

Разработка относится к электротехнике и может применяться в электроприводах механизмов, требующих фиксированного зазора.

Целью разработки является стабилизация положения ротора относительно статора.

Совокупность существенных признаков, характеризующих изобретение, может быть многократно использована в электротехнике. Сущность изобретения поясняется чертежами.

Рис. 1 Линейный электродвигатель

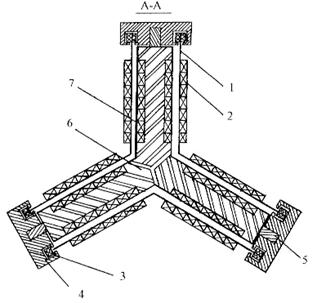

Рис.2 разрез А-А рис. 1

Линейный электродвигатель содержит статор 1 с обмоткой возбуждения 2, выполненный в форме 3-х лучевой звезды, на статоре установлена система подшипников 3, жестко связанная с каретками 4, жестко связанными через направляющие диэлектрики 5 с ротором 6, ротор содержит обмотку 7.

Линейный электродвигатель работает следующим образом.

В результате воздействия магнитного поля, сформированного током, проходящим через обмотку возбуждения 2, происходит перемещение ротора 6. При этом система подшипников 3 обеспечивает движение кареток 4 диэлектрических направляющих 5, ротора 6 и обмотки 7.

Линейный электродвигатель имеет следующие достоинства.

1.Повышается надежность и долговечность работы линейного двигателя. Кроме того, уменьшается дифференциал воздушного зазора. Это достигается следующим образом:

- ротор и статор выполнены в виде 3-х лучевой звезды и вдоль оси образуют ребра жесткости;

- ротор через диэлектрические направляющие и систему подшипников жестко связан со статором.

2.Увеличивается КПД и коэффициент мощности путем стабилизации воздушного зазора.
