Номер 79-093-05 |
|||
|
Наименование проекта Устройство для точной калибровки датчиков углового качания |
|||
|
Назначение Проверка и калибровка измерителей пераметров вращения |
|||
|
Рекомендуемая область применения измерительная техника (контроль неравномерности вращения валов двигателей) |
|||
|

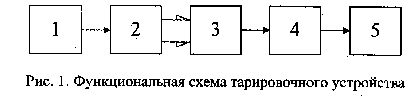

Описание Данный материал является результатом научно-исследовательских работ авторов. Функциональная схема тарировочного устройства для точной калибровки измерительных датчиков изображена на рис1. Принцип действия прибора заключается в следующем. На валу калибровочного электродвигателя 2 устанавливается датчик угловых колебаний 3, соединенный каналом связи с измерительным прибором 4 и стрелочным индикатором 5. Переменная составляющая угловой скорости вращения вала определенной величины и формы задается от источника возмущающего воздействия 1. Получаемая таким образом вариация угловой скорости после преобразования в электрический сигал и соответствующей обработки в измерительном приборе 4 определяет угол поворота стрелки индикаторного устройства 5, который функционально связан с максимальным значением отклонения угловой скорости. В результате динамическая калибровка наилучшим образом приближает условия градуировки измерительного прибора к реальным условиям работы датчиков параметров неравномерности вращения.
В качестве эталонного (калибровочного) электродвигателя используется двигатель постоянного тока с независимым возмущением и многопластинчатым коллектором. |
|||
|
Преимущества перед известными аналогами повышение точности измерительных приборов |
|||
|
Стадия освоения Работа устройства проверена в лабораторных условиях ВГТУ |
|||
|
Результаты испытаний Соответствует технической характеристике изделия |
|||
|
Технико-экономический эффект Диапазон динамической калибровки датчиков угловых качаний увеличен приблизительно в 10-15 раз |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 17.12.2005 |
