Данный материал является результатом научно-исследовательских работ авторов.

Принцип действия прибора заключается в следующем. Источник 1 вырабатывает синусоидальное напряжениеuc, которое одновременно подводится к дщвум параллельно включенным цепям (рис1.). Первая из них содержит резисторыr1,r3 и диодvД1, а вторая - фазоин - версный каскад 2. резисторыr2,r4 и диодvД2. Обе цепи нагружены на общий резисторr5, с которого снимается выходное напряжениеuвых. Параметры цепей подобраны так, что указанные на рис.1 напряженияu1 иu2 имеют равные величины и противоположные полярности, то естьu1 = =u2. Положительные полуволны токов в обеих цепях замкнуты на корпус прибора диодамиvД1 иvД2. Поэтому наr5 суммируются лишь отрицательные полуволны напряжений, создавая сигнал, пропорциональный модулюucс отрицательным знаком:uвых = -kiuci, где К - коэффициент пропорциональности.

Напряжениеuвых имеет в своем составе лишь четные гармоники, нечетные в нем отсутствуют полностью.

Рассмотренный формирователь модуля напряжения предназначен для работы в резистивно-диодных умножителях частоты радиопередающих устройств, а также в некоторых измерительных приборах.

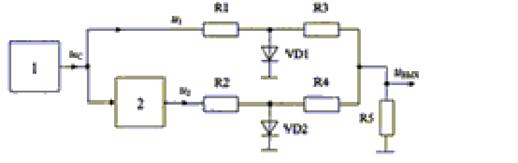

Рис.1. Фунуциональная схема формирователя модуля синусоидального напряжения
