Данный материал является результатом научно-исследовательских работ авторов.

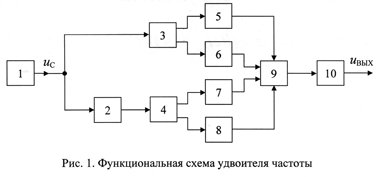

Функциональная схема удвоителя частоты изображена на рис1., где приняты следующие обозначения: 1 - источник синусоидального напряженияuc; 2 - фазовращатель, обеспечивающий сдвиг колебаний по фазе на +90 ⁰; 3,4 - парафазные усилители; 5-8 - резистивно-диодные преобразующие цепи; 9- суммирующее устройство; 10 - фильтр;uвых - напряжение на выходе удвоителя.

Принцип действия прибора заключается в следующем. Напряжениеuc, создаваемое источником 1, подается на усилитель 3 непосредственно, а на усилитель 4 через фазовращатель 2. Выходные сигналы усилителей воздействуют соответственно на цепи 5,6 и цепи 7,8. Первые две из них пропускают положительные полуволны токов, а вторые две - отрицательные, что достигается определенным включением полупроводниковых диодов. Далее прошедшие полуволны суммируются в устройстве 9, напряжение на выходе которого содержит в своем составе гармоники с частотами 2wc, 6wc, 10wc, 14wcи т.д., гдеwc- круговая частота напряженияuc.

Фильтр 10 выделяет гармонику с частотой 2wc, которая и используется в качестве выходного напряженияuвых.
