Данный материал является результатом научно-исследовательских работ авторов.

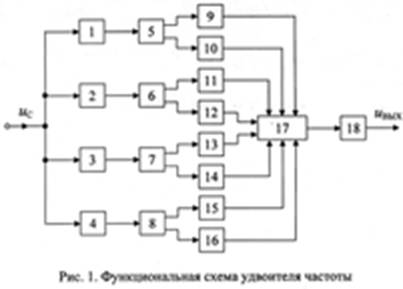

Функциональная схема милливольтметра изображена на рис1. Принцип действия прибора заключается в следующем.

Умножаемый по частоте синусоидальный сигналucодновременно воздействует на входы фазовращателей (ФВ) 1-4, осуществляющих фазовые сдвиги гармонического колебания соответственно на углы: +15 ⁰, -15 ⁰, +75 ⁰ и-75 ⁰. Выход каждого ФВ подключен ко входу одного из 4-х парафазных усилителей 5-8, создающих на своих выходах по два напряжения, одинаковых по амплитуде и противоположных по фазе. Эти напряжения воздействуют на однополупериодные выпрямители 9-16, в которых преобразующие нелинейные элементы включены так, что выпрямители 9-12 пропускают положительные полуволны токов, а выпрямители 13-16 - отрицательные. Все полученные полуволны суммируются в блоке 17 (суммирующем устройстве), образуя при этом сигнал, содержащий гармонические составляющие с частотами 2wc, 10wc, 14wc, 22wcи т.д., здесьwc- круговая частотаuc.

Фильтр 18 выделяет гармонику с частотой 2wc, которая и используется в качестве выходного напряжения умножителяuвых.

Удвоитель частоты удобен для применения в радиопередающих устройствах, особенно переносного типа.
