Номер 79-094-05 |
|||
|
Наименование проекта Прибор для исследования угловых качаний роторов электрических машин |
|||
|
Назначение Измерение угловых перемещений вращающихся устройств |
|||
|
Рекомендуемая область применения измерительная техника (контроль параметров вращения валов двигателей) |
|||
|

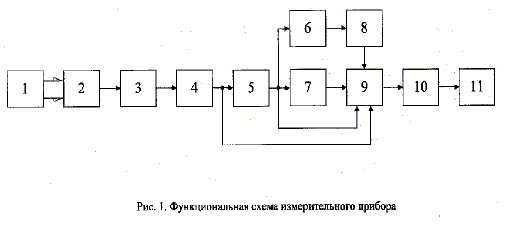

Описание Данный материал является результатом научно-исследовательских работ авторов. Функциональная схема изображена на рис1. Принцип действия прибора заключается в следующем. На валу исследуемого двигателя 1 устанавливается датчик 2, вырабатывающий электрический сигнал, пропорциональный углу поворота вала . Из этого сигнал с помощью блока 3 выделяется переменная составляющая, характеризующая угол качания вала , уровень которой увеличивается до нужного значения в блоке 4. Дифференцирующее звено 5 используется для получения напряжения пропорционального абсолютному отклонению скоростиw. При дальнейшей обработке корректор уровня сигнала 7 вырабатывает напряжение, пропорциональное отношениюw/w0, гдеw0- синхронное (постоянное) значение угловой скорости вала. Усилитель 6 и дифференцирующее звено 8 создают сигнал, характеризующий угловое ускорение вала . С выходов блоков 4,5,7 и 8 сигналы поступают на коммутатор 9, который в зависимости от положения его переключателя позволяет снять лишь одно (интересуемое) из указанных напряжений. После необходимого усиления усилителем 10 измеряемое напряжение подает на индикатор 11. Прибор измеряет все четыре параметра неравномерности вращения ,w,w/w0w/w0и .
|
|||
|
Преимущества перед известными аналогами Повышение точности измерения |
|||
|
Стадия освоения Работа измерительного прибора проверена в лабораторных условиях ВГТУ |
|||
|
Результаты испытаний Соответствует технической характеристике изделия |
|||
|
Технико-экономический эффект Увеличение точности измерения в 3-4 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 17.12.2005 |
