Инновации бизнесу. Восьмикратный умножитель частоты

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

79-084-05

Наименование проекта

Восьмикратный умножитель частоты

Назначение

Преобразование радиосигналов

Рекомендуемая область применения

Радиосвязь

Описание

Данный материал является результатом научно-исследовательских работ авторов.

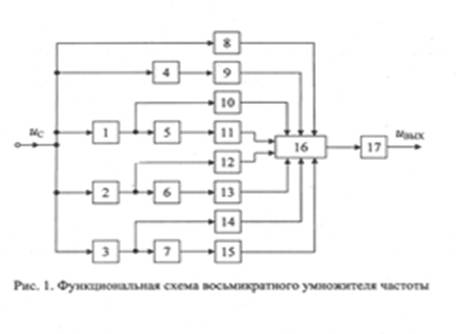

Функциональная схема умножителя частоты изображена на рис1., где приняты следующие обозначения:uc- входное синусоидальное напряжение; 1,2,3 - фазовращатели, обеспечивающие соответственно фазовые сдвиги колебаний на + 45 ⁰, -45 ⁰ и +90 ⁰; 4,5,6,7 - фазоинверторы; 8-15 - резистивно -диодные нелинейные преобразующие звенья; 16 - устройство суммирования сигналов; 17 - фильтр;uвых - напряжение на выходе умножителя частоты.

Сигналuc, подлежащий умножению по частоте, воздействует на преобразующие звенья 8-15 следующим образом: на звено 8 - непосредственно; на звено 9 - через фазоинвертор 4; на звенья 10,12, 14 - через фазовращатели 1,2, 3 и на звенья 11, 13, 15 - через те же фазовращатели и фазоинверторы 5,6,7.

Все из указанных звеньев пропускают положительные полуволны токов и не пропускают отрицательные. Выходные сигналы звеньев суммируются в устройстве 16. В результате создается напряжение. Содержащее гармоники с частотами 8wc, 16wc< 24wcи="" т.д.,="" здесьwc-="" круговая="" частота="" входного="" сигналаuc.="" полезной="" является="" гармоника="" с="" частотой="" 8wc,="" она="" выделяется="" фильтром="" 17="" и="" используется="" в="" качестве="" выходного="" напряжения="">
