Номер 79-076-05 |
|
Наименование проекта Входное устройство электронного блока измерителя параметров вращения |
|
Назначение Измерение угловых качаний валов электродвигателей |
|
Рекомендуемая область применения Измерительная техника (контроль нестабильности угловой скорости вращения роторных узлов электрических машин) |
|

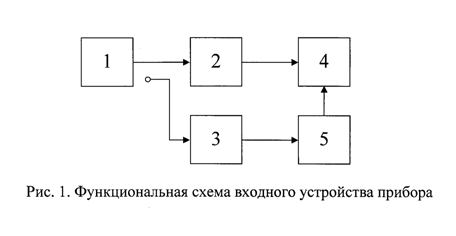

Описание Данный материал является результатом научно-исследовательской работы автора. Функциональная схема входного устройства электронной части измерительного прибора приведена на рис.1, где приняты обозначения: 1- емкостный токосъем датчика; 2,3 - два одинаковых усилителя с высокоомными входами; 4 - суммирующее устройство; 5 - фазоинвертор. Для нормальной работы измерительного прибора необходимо обеспечить входные сопротивления усилителей 2 и 3 равными приблизительно 10 10 Ом. С этой целью в усилителях использованы электрометрические лампы, что приводит к значительному возрастанию помеховых наводок с частотой 50 Гц и, следовательно, к снижению пороговой чувствительности прибора в целом. Поэтому входное устройство выполнено по компенсационной схеме. На вход усилителя 2 поступает сигнал с выхода токосъемного устройства 1 и напряжение помех ( наводок); на вход усилителя 3 поступает лишь напряжение наводок. Выходные напряжения обоих усилителей подаются на суммирующее устройство 4: одно- непосредственно, а другое - через фазоинверсный каскад 5. При суммировании сигналов помеховые составляющие компенсируют друг друга. Такая компенсация, как показали эксперименты, приводит к значительному ослаблению помеховых воздействий и повышению пороговой чувствительности прибора.
|
|
Преимущества перед известными аналогами Улучшение точностных характеристик прибора |
|
Стадия освоения Работа прибора проверена в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение точности измерения отклонения угловой скорости приблизительно в 3-5 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 16.12.2005 |
