Данный материал является результатом научно - исследовательской работы авторов.

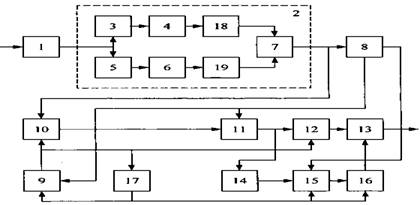

Устройство приема стартстопной системы связи (см. рис. 1) содержит последовательно соединенные при­емник 1, частотный дискриминатор (ЧД) 2, состоящий из последовательно соединенных первых согла­сованного фильтра 3, амплитудного детектора 4 и нелинейного элемента 18, последовательно соеди­ненных вторых согласованного фильтра 5, амплитудного детектора 6 и нелинейного элемента 19, и вы­читающего блока 7, входы которого по одному подключены к выходам первого 18 и второго 19 нели­нейных элементов, а выход является выходом ЧД 2, причем вход второго согласованного фильтра 5 со­единен с входом первого согласованного фильтра 3, являющимся входом ЧД 2, устройство 8 выборки сигнала и синхронизации (УВСС), генератор 9 тактовых импульсов (ГТИ), решающее устройство (РУ) 10, первый ключ 11, запоминающее устройство (ЗУ) 12 и второй ключ 13, последовательно соединен­ные квадратор 14, накопитель 15 и стробируемое пороговое устройство 16, выход которого соединен с управляющим входом второго ключа 13, и счетчик 17 импульсов, причем первый выход УВСС 8 со­единен с управляющим входом первого ключа 11 и первым входом ГТИ 9, выход которого подключен к входу счетчика 17 и второму входу ЗУ 12, сигнальный вход РУ 10 подключен к выходу ЧД 2, выход первого ключа 11 соединен с входом квадратора 14, выход счетчика 17 импульсов соединен с вторыми входами ГТИ 9 и стробируемого порогового устройства 16 и с управляющим входом накопителя 15.

Устройство для приема стартстопных сообщений работает следующим образом. Принимаемый сигнал, состоящий из синхросигнала длительностиt _s,манипулированного по частотеs- элементным кодом Баркера (s= 7, 9, 11, 13) с длительностью каждого элемента Т, и п (п = 1- 10 ^Э) информационных частотно-манипулированных элементов той же длительности, после общей фильтрации в приемнике 1 и частотной демодуляции в блоке 2, содержащем одинаковые нелинейные элементы 18 и 19 с характери­стикой видаy=x ^k(где х и у - входной и выходной сигналы, к=3,4..), поступает на вход УВСС 8, на втором выходе которого формируется отсчет максимального уровня синхросигнала после его когерент­ного накопления, а на первом - короткий синхроимпульс длительностиt, соответствующий по времени этому отсчету (при отсутствии помех - в момент окончания синхросигнала). Затем значение отсчета запоминается в накопителе 15, а на выходе блока 9 с задержкой на интервал времени Т относительно переднего фронта синхроимпульса формируются п коротких импульсов с периодом, равным Т.

При этом в устройстве 10 выносятся решения поnинформационным символам и его выходные сигналы той или иной полярности запоминаются в тактируемом импульсами ГТИ 9 блоке 12. Эти же сигналы после квадратического преобразования в квадраторе 14 последовательно во времени суммиру­ются по напряжению в блоке 15 и складываются с уже существующим там напряжением, поступившим с выхода блока 8. Если суммарный сигнал накопителя 15 в момент окончания последнегоn-го импульса ГТИ 9 превышает порог устройства 16, то на выходе последнего формируется импульс длительностиnТ+t, который открывает второй ключ 13, а на выходе ГТИ 9 создаются п тактовых импульсов, счи­тывающих информационные символы из ЗУ 12 через ключ 13 на выход устройства. Этот момент време­ни определяется импульсом, действующим на выходе счетчика 17. Таким образом устройство позволяет уменьшить вероятность ложных срабатываний.

Рис.1
