Результат выполнения конструкторской разработки.

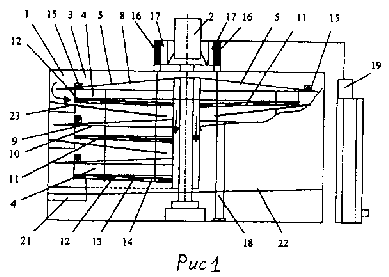

На рис.1 - общий вид установки; на рис.2 - вид сверху на рис.1; на рис.3 - вид А на рис.2, элемент сектора подрешетного отделения; на рис.4 - вид Б на рис.2.

Многоуровневый обогатительный комплекс с ультразвуковым инициированием содержит корпус 1, вращающийся распределитель питания 2, разделяющие надрешетные 3 и подрешетные 4 отделения, круглые решета 5. Круглые решета 5 разбиты на сектора 6 элементами 7. На первом уровне 8 на круглом решете 5 элементы 7 выполнены по высоте ниже, чем под круглым решетом 5 и на последующих уровнях 9. Элементы 7 в подрешетных 4 и надрешетных 3 отделениях последующих уровней выполнены по высоте без зазоров 10 с сопрягающимися поверхностями круглых решет 5 и днищ 11 подрешетных отделений предыдущих уровней 8, 9. Устройство инициирования пульсаций 12 имеет ультразвуковые излучатели 13, установленные в выступах 14 днищ 11 подрешетных 4 отделений секторов 6. В надрешетных 3 отделениях установлены датчики фиксации динамических свойств среды 15, которые связаны посредством интегрирующих устройств 16 и преобразователей 17, установленных на раме 18, с регулятором изменения параметров ультразвукового излучения 19. Желоб для фракции высокой плотности 20 расположен радиально по отношению к круглому решету 5. Желоб для фракции низкой плотности 21 расположен по периметру круглых решет 5 с наклонным дном 22. Между днищами 11 и круглыми решетами 5 последующих уровней установлены направляющие 23. Днища 11 установлены под наклоном к оси 24.

(см. рис.3, 4 на следующей странице описания
