Номер 79-078-05 |
|
Наименование проекта Усилитель на основе резистивно-диодных балансных смесителей |
|
Назначение Использование в приборах для измерения параметров вращения |
|
Рекомендуемая область применения Измерительная техника (контроль параметров движения) |
|

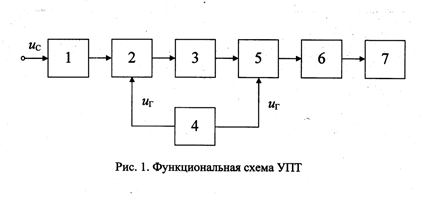

Описание Данный материал является результатом научно-исследовательских работ авторов. Функциональная схема усилителя приведена на рис.1 Подлежащий усилению сигнал И с через делитель напряжения 1 подается на один из входов первого балансного смесителя резистивно-диодного типа 2; на другой вход этого смесителя поступает напряжение от вспомогательного генератора 4. Получаемый после преобразования высокочастотный сигнал усиливается усилителем 3 и затем воздействует на один из входов второго балансного смесителя 5, выполненного также по резистивно-диодной схеме. Напряжение И г от генератора 4 поступает на второй вход смесителя5. Оба смесителя 2 и 5 работают синхронно, поскольку генератор 4 для них является общим. В состав выходного сигнала смесителя 5 входят как полезные, так и помеховые составляющие. Полезный сигнал выделяется фильтром 6, к выходу которого подключено оконечное устройство 7. Частотный спектр этого сигнала совпадает со спектром напряжения И с. Использование в схеме рассмотренного усилительного устройства резистивно-диодных преобразователей частоты существенно улучшает равномерность частотной характеристики прибора, уменьшает значительно дрейф нуля и позволяет изготовлять усилитель в интегральном исполнении.
|
|
Преимущества перед известными аналогами Уменьшение дрейфа нуля усилителя и расширение его полосы пропускания |
|
Стадия освоения Работа проверена в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике устройства |
|
Технико-экономический эффект Уменьшение дрейфа нуля усилителя в 8-10 раз, расширение полосы пропускания в 5-8 раз |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 16.12.2005 |
