Результат выполнения конструкторской разработки.

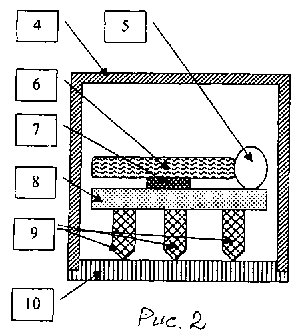

На рис.1 показан сигнальный столбик с насадкой , на рис.2 показан вид насадки с источ­ником лазерного излучения.

Позиции на чертежах означают:

1 - насадка;

2 - корпус столбика;

3 - поверхность покрытия;

4 - корпус насадки;

5 - включатель/выключатель источника ла­зерного излучения;

6 - источник лазерного излучения;

7 - вращающаяся платформа для горизон­тального ориентирования;

8 - неподвижная платформа;

9 - регулировочные винты для вертикаль­ного ориентирования;

10 - низ насадки.

Пример конструкции столбика сигнального дорожного с верхней насадкой.

Конструкция сигнального дорожного стол­бика (ГОСТ Р 50970-96) включает корпус стол­бика 2 и верхнюю насадку 1. Насадка 1 выпол­нена в виде съемного корпуса 4 по контуру из металла или пластика с прозрачными стенками. Корпус должен быть съемным для свободного доступа к источнику лазерного излучения 6 и регулировочным винтам 9. Внутри съемного корпуса 4 расположены источник лазерного из­лучения 6 с включателем/выключателем 5, ра­ботающим автономно или дистанционно. Авто­номный выключатель включает соответствую­щий элемент, который реагирует на определен­ные изменения погодно-климатических условий. Дистанционный выключатель срабатывает при получении сигнала от оператора или автомати­зированной системы управления.

Кроме того, внутри съемного корпуса 4 расположены неподвижная 8 и вращающаяся 7 платформы. Вращающаяся 7 платформа прикре­плена сверху к источнику лазерного излучения 6, а снизу - кнеподвижной платформе 8. При этом между низом насадки 10 и неподвижной 8 платформой расположены регулировочные вин­ты 9 для ориентирования лазерного луча от ис­точника излучения 6 перпендикулярно продоль­ной оси автомобильной дороги и параллельно поверхности покрытия 3 автомобильной дороги.
