Результат выполнения конструкторской разработки.

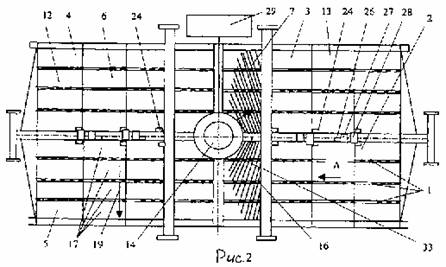

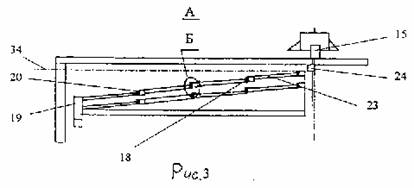

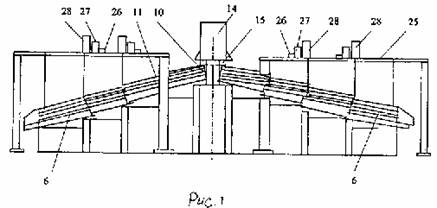

Нapис.1 - общий вид комплекса; на рис.2 - вид сверху наpис.1; на рис.3 - вид А на рис.2; наpис.4 - выносной эле­мент Б на рис.3, показано поле деки с ультразвуковым излучателем; на рис.5 - вид В на рис.4, показаны направления излучения и пото­ка пульпы.

Ультразвуковой комплекс содержит систе­му разрыхления 1, сдвоенные многоярусные секции 2, 3, 4, 5 дек 6 с рифлями 7, направлен­ными перпендикулярно 8 потоку пульпы 9 на каждой из дек 6. Деки 6 установлены с продоль­ным 10 и поперечным 11 наклонами. Сдвоенные многоярусные секции 2, 3, 4, 5 дек 6 установлены с двух сторон 12, 13 от системы приема и регулирования подачи пульпы 14. Деки 6 снаб­жены системой смывной воды 15. Деки 6 разде­лены в продольном направлении 16 на четыре поля 17 с понижением 18 в сторону выхода тя­желой фракции 19. Деки 6 снабжены ультразву­ковыми излучателями 20 системы разрыхления 1. Излучающие поверхности 21 ультразвуковых излучателей 20 перпендикулярны 22 соответст­вующему полю 17 дек 6. На первых 23 полях 17 дек 6 установлены датчики фиксации динамиче­ских свойств среды 24. На рамах 25 установле­ны интегрирующие устройства 26 для каждой из секций 2, 3, 4, 5, преобразователи 27 и регуля­торы параметров ультразвукового излучения 28, связанные с ультразвуковым генератором 29. Направление излучения 30 ультразвуковых из­лучателей 20 генерируется параллельно 31 по­верхностям 32 соответствующих рифлей 7. Ка­ждая из рифлей 7 составляет единое целое 33 при сочленении в одной плоскости 34 полей 17 каждой из дек 6.

(см. рисунки 3, 4, 5 на следующей странице описания)
