Результат выполнения научно-исследовательской работы

Установка содержит вакуумный деаэратор 1 (см. рисунок) с подключенными к нему трубопроводами исходной воды 2 и деаэрированной воды 3, механический вакуумный насос 4, соединенный с деаэратором 1 трубопроводом выпара 5, снабженный патрубками подвода 6 и отвода 7 рабочей воды. Патрубок 6 соединен с трубопроводом исходной воды 2 вакуумного деаэратора 1 трубопроводом 8, а патрубок рабочей воды 7 соединен трубопроводом 9 с деаэратором 1. Патрубок 7 может быть также подключен к трубопроводу непосредственно перед деаэратором 1. В трубопровод 2 включен подогреватель 10.

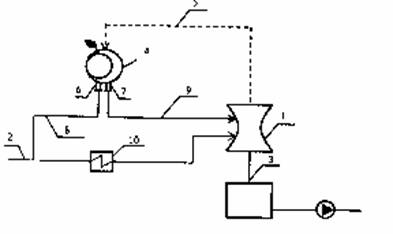

Схема вакуумной деаэрационной установки

Способ вакуумной деаэрации осуществляется следующим образом. Исходную воду подогревают в подогревателе 10 и подают в вакуумный деаэратор 1 по трубопроводу 2. Часть воды из трубопровода 2 подводят через патрубок 6 в механический вакуумный насос 4. Деаэрированную воду отводят из деаэратора по трубопроводу 3, образующийся при деаэрации выпар удаляют механическим вакуумным насосом 4 по трубопроводу выпара 5. Использованную в насосе воду направляют в вакуумный деаэратор 1 по трубопроводу 9 через патрубок 7. Подача части исходной воды на механический вакуумный насос, подводимой через патрубок подвода рабочей воды с направлением использованной в насосе воды в вакуумный деаэратор, позволяет исключить потери с теплотой отводимого из деаэратора выпара и теплотой рабочей воды механического вакуумного насоса.
