Результат выполнения конструкторской разработки.

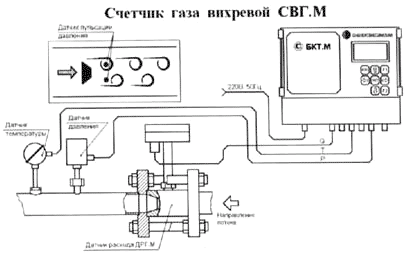

Счетчик СВГ.М состоит:

- из датчика расхода ДРГ.М;

- датчика избыточного давления, с токовым выходом 4-20 мА типа «Сапфир-22М»:

- датчика температуры с унифицированным токовым выходным сигналом 0-5 или 4-20 мА;

- блока контроля теплоты микропроцессорного БКТ.М;

Датчик расхода газа преобразует объемный расход газа (при рабочем давлении) в числоимпульсный сигнал.

Счетчик СВГ.М обеспечивает одновременный учет газа по 3 каналам (газопроводам).

СВГ.М выполняет следующие функции:

- измерение расхода газа;

- измерение температуры и давления газа;

- измерение времени наработки при включенном питании и индикации часов реального времени;

- вычисление объема газа, приведенного в соответствие с ПР 50.2.019 - 96 к стандартным условиям;

- вычисление среднечасовых значений параметров потока газа (давление, температура, расход в рабочих и приведенных к нормальным условиям метрах кубических) по каждому контролируемому газопроводу;

- накопление информации об объеме газа, приведенного к стандартным условиям, нарастающим итогом по каждому контролируемому газопроводу;

- отображение информации о текущих, среднечасовых и итоговых параметрах потока газа по каждому контролируемому газопроводу на индикаторе-дисплее блока БКТ.М;

- регистрация (каждый час) информации о среднечасовых и итоговых параметрах по каждому контролируемому газопроводу и хранение этой информации в энергонезависимой памяти в течение не менее 2 месяцев;

- аварийное сохранение информации о текущих параметрах при отключении питания;

- запись сохраняемой информации на магнитный 3,5" диск, по запросу оператора с помощью встроенного дисковода блока БКТ.М;

- передача информации на верхний уровень при помощи стандартного интерфейсаrs232,rs485;

- самодиагностика и тестирование блоков и узлов, входящих в состав счетчика СВГ.М.

Датчики расхода, давления и температуры могут устанавливаться в помещениях или на открытом воздухе (под навесом) и эксплуатироваться при температуре окружающего воздуха от -40 до +50 ⁰С и относительной влажности воздуха до 95% при 35 ⁰С. Блок БКТ.М может эксплуатироваться при температуре окружающего воздуха от +5 до +50 ⁰С и относительной влажности до 90%.
