Номер

71-016-05

Наименование проекта

Водооборотная система мойки полугрузовых автомобилей

Назначение

Для очистки сточных вод с повышенным содержанием механических примесей, агрегатированной взвеси, нефтепродуктов, ПАВ образующихся при мойке автомобилей и транспортной техники грузоподъемностью до 1,5 тонны.

Рекомендуемая область применения

Может быть применена для очистки поверхностного стока - дождевых и талых вод предприятий, а также промышленных стоков, близких по составу и свойствам поверхностному в качестве первых ступеней очистных сооружений небольшой производительности.

Описание

Результат выполнения научно-исследовательской работы.

Технология очистки - двухступенчатая поактносовмещенная.

Техника (конструкция) установки. Тип - блочно-модульный, полного заводского изготовления. Серия БГО.

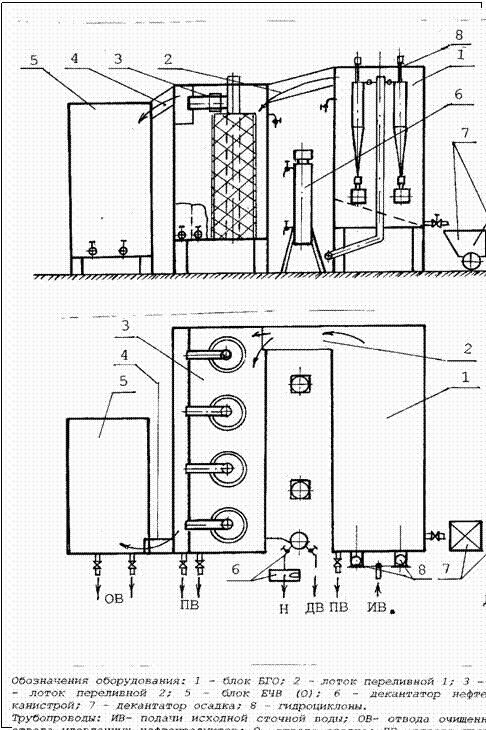

Число блоков - три (рис. 1):

блок БГО - блок гидроциклон - отстойник, фильтр плавающий и нитчатый;

блок БФП - блок фильтрпатронов многослойных;

блок ЕЧВ - емкость очищенной воды.

Установка также комплектуется:

- узлом декантации уловленных нефтепродуктов;

- узлом декантации осадка;

- узлом приготовления химреагентов (по инд. заказу);

- насосом подачи грязной воды погружным (по инд. заказу);

- насосом откачки очищенной воды промежуточным (по инд. заказу).

Блок БГО состоит из узла подачи и распределения исходной сточной воды, гидроциклонов или гидроциклонных насадок, грязеотводчиков, фильтров механической очистки плавающих - синтетических, узла распределения верхнего слива, фильтров нитчатых - синтетических коалесцирующих, узла отвода уловленных нефтепродуктов переведенных в пленочное состояние, модуля полочного тонкослойного отстаивания (вариант), фильтра сорбирующего слойного. Блок БФП состоит из фильтров патронных, узла отвода уловленных нефтепродуктов, а также узла отвода очищенной воды коллекторного типа. Фильтры патронные многослойные. Число слоев зависит от требуемой степени очистки. В блоке ЕЧВ накапливается очищенная вода. В состав установки входят также декантатор осадка, декантатор нефтепродуктов.

Установка работает следующим образом.

Сточная вода подается насосом под давлением через распределитель в гидроциклоны. Здесь, под действием центробежных сил, происходит разделение стока на два слива - нижний концентрированный мехпримесями и верхний - концентрированный нефтепродуктами, ПАВ. В раздельных отсеках - фильтре механическом плавающем - нижние сливы и через нитчатые фильтры, соответственно, верхние сливы вода предварительно очищается и далее поступает в отсек модуля полочного, где в тонком слое под действием сил тяжести очищается преимущественно от среднедисперсной взвеси. Далее сток сверху вниз проходит сорбционную очистку в слойном гидрофобном синтетическом фильтре, освобождается от остатков скоалесцированных нефтепродуктов, затем в фильтрпатронах многослойных очищается от мелкодисперсной взвеси. Очищенная вода поступает в емкость ее сбора.

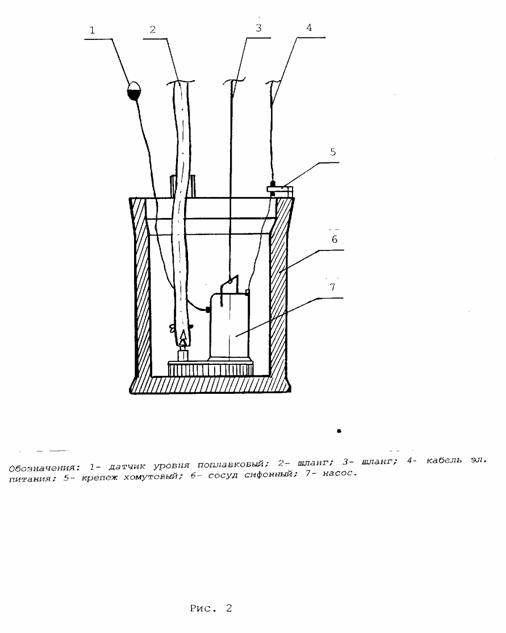

Ввиду ограниченности объема емкости - резервуара сбора грязных стоков с автомойки и высокой их механической загрязненностью, а также для повышения срока действия насоса по причине абразивного износа рабочего колеса погружной насос размещен в сифонном сосуде. Сосуд открыт сверху, имеет герметичное дно, пригружен для предотвращения всплывания (рис. 2).

Подпись: Рис. 1


Преимущества перед известными аналогами

Относительно небольшие размеры,полная заводская готовность, блочно-модульноеисполнение.Возможность компоновки в любых стесненных существующих условиях.Достаточно тонкая, эффективная очистка для подобных установок.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Удельная производительность - 1,0 - 1,5 м3/м2.час. Степень очистки может быть достигнута по суммарному содержанию нефтепродуктов, агрегатированной взвеси и механических примесей до 5 мг/дм3.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.10.2005
