Результат выполнения конструкторской разработки.

Конструкция разработана для повышения качества уборки урожая карто­феля на тяжелых закамененных почвах методом увеличения стойкости рабо­чих органов картофелекопателя. Усовершенствованный картофелекопатель состоит из следующих частей: лемех (1), основной элеватор (2), встряхиватель (3), каскадный элеватор (4), рама (5), ведомый вал (6), ведущий вал (7), редуктор (8), промежуточный вал (9), ходовое колесо (10).

Усовершенствованные лемеха (1) крепятся к раме не жестко, т.е. на рези­новых подушках, что дает возможность выбирать оптимальное смещение ле­мехов в случае контакта с твердыми посторонними предметами (камнями).

Конструкция прутков основного элеватора заменена на сплошную цель­
ную, вместо двух коротких, что дает возможность разгрузить ведущий вал картофелекопателя и предотвратить его от возможных поломок. На ведущий вал установлены резиновые втулки - встряхиватели с интервалом 300мм.

В следствии вышеуказанных изменений в конструкции картофелекопателя основную нагрузку воспринимают однорядные радиальные сферические шариковые под­шипники ведущего вала, а не его середина, как в прежний конструкции, что позволяет избегать поломок.

Резиновые втулки - встряхиватели обеспечивают плавность работы элева­тора, за счет чего повышается качество уборки урожая.

Картофелекопатель навесной агрегатируется с тракторами МТЗ-80, МТЗ-82, выходит на исходную позицию, захватывая два ряда картофеля. Картофелекопатель усовершенствованный обеспечивает повышение производительности труда и качество уборки урожая путем изменения конструкции и повышения стойкости рабочих органов.

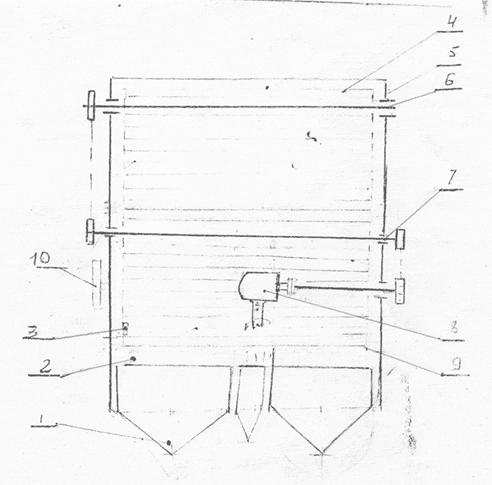

Кинематическая схема картофелекопателя КТН-26
